کالیبراسیون ترموکوپل یک فرآیند مهم در علم و صنعت است که به منظور اعتبارسنجی دقت اندازه گیری حرارت ترموکوپل‌ها انجام می شود. ترموکوپل‌ها از دستگاه‌های حسگر حرارتی استفاده می‌کنند که برای اندازه گیری دما در محیط‌های مختلف به کار می‌روند. با توجه به اینکه دقت اندازه گیری دما در بسیاری از صنایع مانند صنایع داروسازی، غذایی، فلزی، پتروشیمی و غیره بسیار حائز اهمیت است، اعتبار سنجی و کالیبراسیون ترموکوپل‌ها بسیار ضروری بنظر می‌رسد.
اهمیت کالیبراسیون ترموکوپل
ترموکوپل‌ها به عنوان حسگرهای دما در صنایع مختلف کاربردهای گسترده‌ای دارند. آن‌ها با تبدیل اختلاف دمای بین دو اتصال به یک سیگنال الکتریکی عمل می‌کنند. این سیگنال الکتریکی سپس توسط دستگاه‌های اندازه‌گیری برای نمایش دمای اندازه‌گیری شده مورد استفاده قرار می‌گیرد؛ با این حال، دقت اندازه‌گیری دما توسط ترموکوپل‌ها به کالیبراسیون منظم و صحیح آن‌ها وابسته است. کالیبراسیون ترموکوپل فرآیندی است که در آن رابطه بین سیگنال الکتریکی خروجی ترموکوپل و دمای واقعی به طور دقیق تعیین و تنظیم می‌شود.
دلایل متعددی برای اهمیت کالیبراسیون ترموکوپل‌ها وجود دارد که در ادامه به بررسی برخی از آن‌ها می‌پردازیم:
تضمین دقت اندازه گیری
کالیبراسیون تضمین می‌کند که خوانش‌های ترموکوپل با دمای واقعی مطابقت داشته باشد. این امر برای کاربردهای مختلفی مانند کنترل فرآیند، تحقیقات علمی، و تضمین کیفیت محصولات، از اهمیت بالایی برخوردار است.
افزایش طول عمر
کالیبراسیون منظم می‌تواند به افزایش طول عمر ترموکوپل کمک کند. عدم توجه به کالیبراسیون ترموکوپل می‌تواند منجر به خرابی زودهنگام ترموکوپل و ایجاد هزینه‌های اضافی شود.
حفظ ایمنی
در برخی از کاربردها، مانند صنایع شیمیایی و دارویی، اندازه‌گیری دقیق دما برای حفظ ایمنی ضروری است. کالیبراسیون منظم تضمین می‌کند که ترموکوپل‌ها به طور صحیح عمل می‌کنند و خطر بروز حوادث را کاهش می‌دهد.
رعایت استاندارد ها
در بسیاری از صنایع، برخورداری ابزارهای اندازه‌گیری از برخی استانداردهای خاص، الزامی است. کالیبراسیون ترموکوپل به طور منظم، تضمین‌کننده تطابق ترموکوپل با این استانداردها است.
صرفه جویی در هزینه ها
کالیبراسیون منظم می‌تواند به کاهش هزینه‌های کلی مرتبط با اندازه‌گیری دما کمک کند. این امر از طریق جلوگیری از خرابی زودهنگام ترموکوپل‌ها، افزایش دقت اندازه‌گیری و کاهش ضایعات حاصل می‌شود.
کالیبراسیون ترموکوپل
کالیبراسیون ترموکوپل ، فرآیندی است که در آن رابطه بین سیگنال الکتریکی خروجی ترموکوپل و دمای واقعی به طور دقیق تعیین و تنظیم می‌شود. این فرآیند تضمین می‌کند که خوانش‌های ترموکوپل با دمای واقعی مطابقت داشته باشد و دقت اندازه‌گیری دما را افزایش می‌دهد. کالیبراسیون منظم ترموکوپل‌ها برای کاربردهای مختلفی مانند کنترل فرآیند، تحقیقات علمی، و تضمین کیفیت محصولات، ضروری است. عدم کالیبراسیون می‌تواند منجر به خرابی زودهنگام ترموکوپل، اندازه‌گیری‌های نادرست، و خطرات ایمنی شود. بنابراین، کالیبراسیون ترموکوپل ، نقشی کلیدی در حفظ دقت، قابلیت اطمینان و ایمنی اندازه‌گیری دما ایفا می‌کند.
هر چند وقت یکبار باید ترموکوپل را کالیبره کنیم؟
فواصل کالیبراسیون ترموکوپل به عوامل مختلفی بستگی دارد، از جمله:
نوع ترموکوپل
هر نوع ترموکوپل دارای محدوده دمایی خاص و نرخ افت سیگنال مخصوص به خود است. به طور کلی، ترموکوپل‌های با محدوده دمایی بالاتر و نرخ افت سیگنال پایین‌تر به فواصل کالیبراسیون طولانی‌تر نیاز دارند.
شرایط محیطی
اگر ترموکوپل در معرض شرایط محیطی خشن مانند لرزش، شوک، مواد شیمیایی خورنده یا دمای شدید قرار داشته باشد، به کالیبراسیون مکرر با فواصل زمانی کوتاه نیاز خواهد داشت.
کاربرد
در کاربردهای حساس مانند صنایع دارویی یا هوافضا، به کالیبراسیون ترموکوپل به طور دقیق‌تر و با فواصل زمانی کوتاه‌تر از هم، نیاز است.
با توجه به موارد گفته شده، نمی‌توان یک فاصله زمانی یکتا برای کالیبراسیون ترموکوپل ارائه داد. با این حال به عنوان یک قاعده کلی، می‌توان از دستورالعمل‌های زیر پیروی کرد:
- ترموکوپل‌های جدید قبل از استفاده برای اولین بار باید کالیبره شوند.
- ترموکوپل‌های مورد استفاده به طور کلی، باید هر ۶ تا ۱۲ ماه یکبار کالیبره شوند.
- در شرایط خشن، ترموکوپل‌ها باید به طور کلی هر ۳ تا ۶ ماه یکبار کالیبره شوند.
- در کاربردهای حساس، ترموکوپل‌ها به طور کلی، باید هر ۱ تا ۳ ماه یکبار کالیبره شوند.
علاوه بر این، مواردی همچون خوانش‌های نادرست یا غیرمنتظره، خرابی یا آسیب به ترموکوپل، قرار گرفتن ترموکوپل در معرض شرایط محیطی خشن و شدید یا تغییر در فرآیند یا کاربرد، به کالیبراسیون ترموکوپل نیاز داریم.
در نهایت، بهترین روش برای تعیین فواصل کالیبراسیون ترموکوپل، مشورت با سازنده ترموکوپل یا یک متخصص اندازه‌گیری دما است. این افراد می‌توانند با توجه به نوع ترموکوپل، شرایط محیطی و کاربرد خاص شما، برنامه کالیبراسیون مناسب را توصیه کنند.
چگونه ترموکوپل را کالیبره کنیم؟
مراحل کلی کالیبراسیون ترموکوپل به شرح زیر است:
آماده سازی تجهیزات مورد نیاز

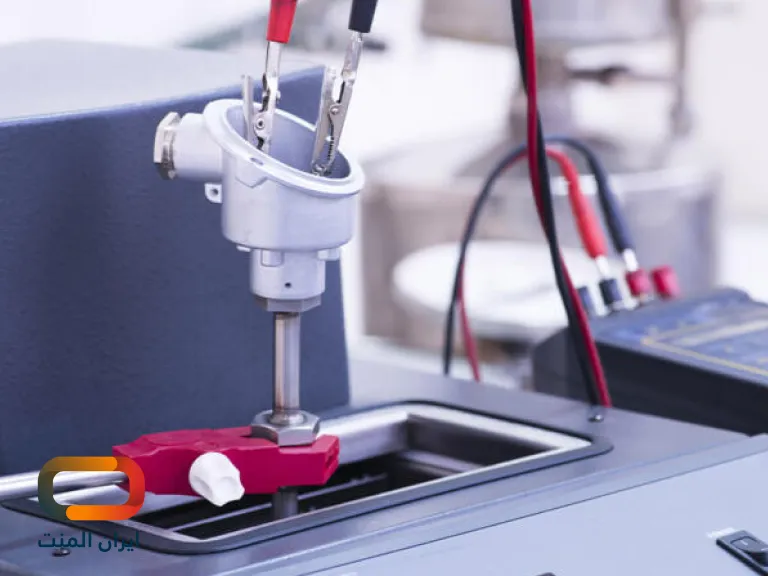

از مهم‌ترین تجهیزات مورد نیاز برای کالیبراسیون ترموکوپل می‌توان به حمام کالیبراسیون اشاره کرد. از انواع این حمام‌ها می‌توان به انواع کوره و بلوک‌های کالیبراسیون اشاره کرد. از حمام کالیبراسیون برای ایجاد یک منبع دمای مرجع با دقت بالا استفاده می‌شود.
از سایر تجهیزات مورد نیاز برای کالیبراسیون ترموکوپل می‌توان به ولت‌متر دقیق برای اندازه‌گیری ولتاژ خروجی ترموکوپل، ترموستات مرجع برای اندازه‌گیری دقیق دمای مرجع، سیم‌های رابط برای اتصال ترموکوپل به ولت‌متر و ترموستات مرجع و دفترچه ثبت برای ثبت داده‌های اندازه‌گیری شده، اشاره کرد.
آماده سازی ترموکوپل
در این مرحله ابتدا باید ترموکوپل را تمیز کنید؛ هرگونه آلودگی یا رسوب می‌تواند بر دقت اندازه‌گیری تأثیر بگذارد. سپس، محل قرارگیری ترموکوپل را بررسی کنید و اطمینان حاصل کنید که ترموکوپل به طور کامل در معرض دمای مرجع قرار گیرد. در قدم بعدی نیز حمام کالیبراسیون را گرم کنید تا به دمای مورد نظر برای کالیبراسیون ترموکوپل برسد.
اندازه گیری
در این مرحله، ابتدا باید پروب ترموکوپل را در حمام کالیبراسیون قرار دهید و منتظر بمانید تا با دمای مرجع به تعادل برسد. به طور کلی، باید حداقل ۱۰ سانتی‌متر از پروب، در معرض دمای مرجع قرار گیرد. همچنین برای افزایش دقت کالیبراسیون ترموکوپل، می‌توان عمق فرو بردن پروب را به ۲۰ سانتی‌متر یا بیشتر، افزایش داد. سپس، ولتاژ خروجی ترموکوپل را با استفاده از ولت‌متر و دمای مرجع را با استفاده از ترموستات مرجع، اندازه‌گیری کنید. در نهایت، داده‌های اندازه‌گیری شده را در دفترچه ثبت و یادداشت کنید.
محاسبه حساسیت
در این مرحله باید حساسیت ترموکوپل را با استفاده از جداول موجود یا فرمول آن به دست آورید.
حساسیت = (ولتاژ اندازه‌گیری شده) / (دمای مرجع)
مقایسه با مقادیر استاندارد و تنظیم در صورت نیاز
حساسیت اندازه‌گیری شده را با مقادیر استاندارد برای نوع ترموکوپل مقایسه کنید. اگر حساسیت اندازه‌گیری شده با مقادیر استاندارد مطابقت نداشته باشد، باید تنظیماتی در ترموکوپل یا دستگاه اندازه‌گیری دما انجام شود. این تنظیمات ممکن است شامل تنظیم صفر، تنظیم دامنه یا تعویض ترموکوپل باشد.
تأیید
پس از انجام تنظیمات لازم، کالیبراسیون ترموکوپل را دوباره انجام دهید تا از سلامت ترموکوپل اطمینان حاصل کنید.
سوالات متداول
فواید کالیبراسیون ترموکوپل چیست؟
از فواید کالیبراسیون ترموکوپل می‌توان به تضمین دقت اندازه‌گیری، افزایش طول عمر ترموکوپل، حفظ ایمنی، رعایت استانداردها و صرفه‌جویی در هزینه‌ها، اشاره کرد.
هر چند وقت یکبار باید ترموکوپل را کالیبره کرد؟
فواصل کالیبراسیون ترموکوپل به عوامل مختلفی همچون نوع ترموکوپل، شرایط محیطی و کاربرد ترموکوپل، بستگی دارد. به طور کلی ترموکوپل‌های در حال استفاده هر ۶ تا ۱۲ ماه یکبار، ترموکوپل‌های مورد استفاده در محیط‌های خشن هر ۳ تا ۶ ماه یکبار، ترموکوپل‌های مورد استفاده در کاربردهای حساس هر ۱ تا ۳ ماه یکبار و ترموکوپل‌های نو قبل از اولین بار استفاده، باید کالیبره شوند.
