ترموکوپل گاز

ترموکوپل گاز یکی از رایج‌ترین سنسورهای دما در صنایع مختلف است. این سنسور با سادگی در طراحی و عملکرد، نقش مهمی در اندازه‌گیری و کنترل دما ایفا می‌کند. در این مقاله به بررسی ترموکوپل گازی، بوبین ترموکوپل اجاق گاز، وظایف، عملکرد، انواع، کاربردها، راهنمای خرید، عوامل موثر بر قیمت، و همچنین نحوه نصب آن می‌پردازیم.

ترموکوپل گاز چیست؟

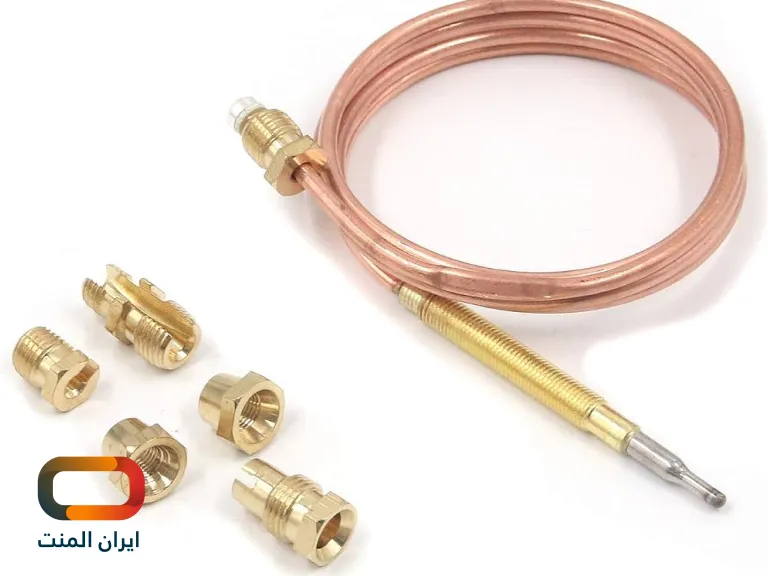

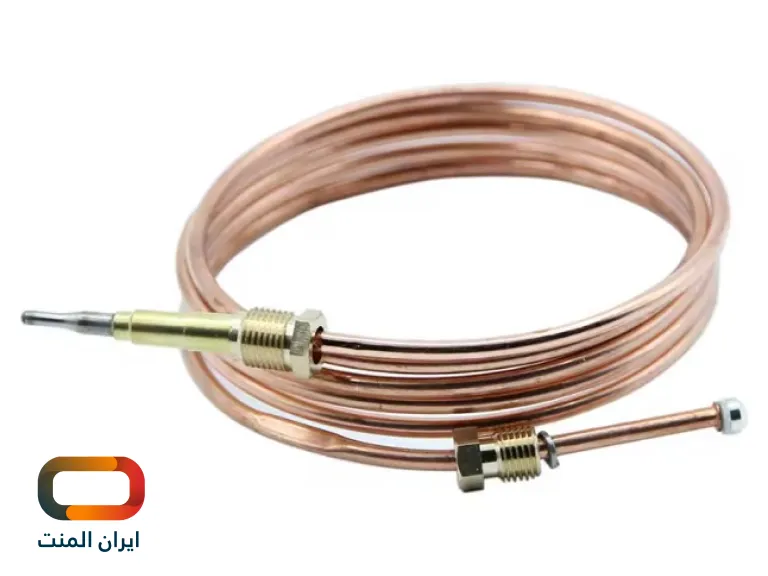

ترموکوپل گاز مبدلی است که از دو فلز غیر هم جنس بهم پیوسته تشکیل شده است. این دو فلز بر اساس خاصیت ترموالکتریکی عمل می‌کنند. زمانی که محل اتصال این دو فلز در معرض گرما قرار گیرد، در آن‌ها جریان الکتریکی کمی ایجاد می‌شود. میزان جریان الکتریکی تولیدی با میزان گرما نسبت مستقیم دارد.

در ترموکوپل گاز، محل اتصال دو فلز معمولا نزدیک به شعله‌ی مشعل قرار می‌گیرد. هنگامی که شعله روشن است، گرما باعث ایجاد جریان الکتریکی در ترموکوپل می‌شود. این جریان الکتریکی ضعیف به شیر کنترل گاز (سلونوئید) منتقل می‌گردد.

بوبین ترموکوپل اجاق گاز

در کنار ترموکوپل، بوبین نیز یکی از قطعات کلیدی در سیستم ایمنی اجاق گاز به شمار می‌رود. این دو قطعه در تعاملی دقیق با یکدیگر، نقشی اساسی در جلوگیری از نشت گاز و بروز خطرات ناشی از آن ایفا می‌کنند.

بوبین ترموکوپل چیست؟

بوبین ترموکوپل یک سیم‌پیچ مغناطیسی است که در شیر کنترل گاز (سلونوئید) اجاق گاز قرار می‌گیرد. این بوبین با دریافت جریان الکتریکی از ترموکوپل، میدان مغناطیسی ایجاد می‌کند. میدان مغناطیسی بوبین، هسته‌ی سلونوئید را به حرکت در می‌آورد و مسیر عبور گاز را باز یا بسته می‌کند.

تعامل بوبین و ترموکوپل

همانطور که گفته شد، بوبین و ترموکوپل در اجاق گاز به طور هماهنگ با یکدیگر عمل می‌کنند. ترموکوپل با تشخیص گرما و تولید جریان الکتریکی، به بوبین فرمان می‌دهد. بوبین نیز با ایجاد میدان مغناطیسی و حرکت هسته‌ی سلونوئید، مسیر عبور گاز را کنترل می‌کند.

در صورت خرابی یا نقص در عملکرد هر یک از این دو قطعه، سیستم ایمنی اجاق گاز با مشکل مواجه شده و ممکن است خطرات ناشی از گاز رخ دهد.

وظیفه ی ترموکوپل گاز و کاربرد های آن

وظایف اصلی ترموکوپل گاز عبارتند از:

• کنترل جریان گاز: ترموکوپل با تشخیص گرما و تولید جریان الکتریکی، به شیر کنترل گاز (سلونوئید) فرمان می‌دهد. سلونوئید یک آهنربای الکتریکی است که با دریافت جریان، مسیر عبور گاز را باز یا بسته می‌کند.
• ایمنی در برابر خاموش شدن شعله: اگر به هر دلیلی شعله خاموش شود، گرمای اطراف ترموکوپل کاهش می‌یابد. در نتیجه، جریان الکتریکی تولید شده نیز افت می‌کند. با افت جریان الکتریکی، سلونوئید دیگر فعال نبوده و مسیر عبور گاز بسته می‌شود. این امر مانع از خروج بی‌رویه گاز و بروز حوادث احتمالی می‌گردد.
• تشخیص نشت گاز: در برخی از سیستم‌های ایمنی، از ترموکوپل برای تشخیص نشت گاز نیز استفاده می‌شود. در این حالت، سنسورهای مخصوصی در کنار ترموکوپل قرار می‌گیرند که می‌توانند نشتی احتمالی گاز را تشخیص داده و به کاربر یا سیستم‌های هشدار دهنده، اعلام خطر کنند.

اهمیت ترموکوپل گاز

ترموکوپل گاز نقشی حیاتی در برقراری ایمنی وسایل گازسوز ایفا می‌کند. در صورت نقص فنی یا خرابی ترموکوپل، ممکن است شیر کنترل گاز به درستی عمل نکند و حتی با خاموش بودن شعله، همچنان جریان گاز برقرار باشد. این امر می‌تواند منجر به تجمع گاز و بروز انفجار یا مسمومیت با گاز مونوکسید کربن شود. بنابراین، سلامت و عملکرد صحیح ترموکوپل گاز در وسایل گازسوز خانگی و صنعتی از اهمیت ویژه‌ای برخوردار است.

کاربردهای ترموکوپل گاز

ترموکوپل گاز در طیف وسیعی از وسایل و تجهیزات گازسوز کاربرد دارد، از جمله:

• • اجاق گازهای خانگی: ترموکوپل در اجاق گازهای خانگی، مانع از نشت گاز در صورت خاموش شدن ناگهانی شعله می‌شود و از بروز حوادث ناگوار جلوگیری می‌کند.
  • بخاری‌های گازی: ترموکوپل در بخاری‌های گازی، نقش مهمی در تامین ایمنی و جلوگیری از نشت گاز و مسمومیت با CO دارد.
  • آبگرمکن‌های گازی: در آبگرمکن‌های گازی، ترموکوپل مانع از روشن شدن شعله در صورت عدم وجود جریان آب می‌شود و از بروز خطرات احتمالی ناشی از گرم شدن بیش از حد دستگاه، جلوگیری می‌کند.
  • پکیج‌های گرمایشی: در پکیج‌های گرمایشی، ترموکوپل وظایف مختلفی از جمله کنترل جریان گاز، تشخیص خاموش شدن شعله و تنظیم دمای آب گرم را بر عهده دارد.
  • وسایل صنعتی: ترموکوپل در بسیاری از تجهیزات و ماشین‌آلات صنعتی که با گاز کار می‌کنند نیز کاربرد دارد و نقش مهمی در تامین ایمنی این تجهیزات ایفا می‌کند.

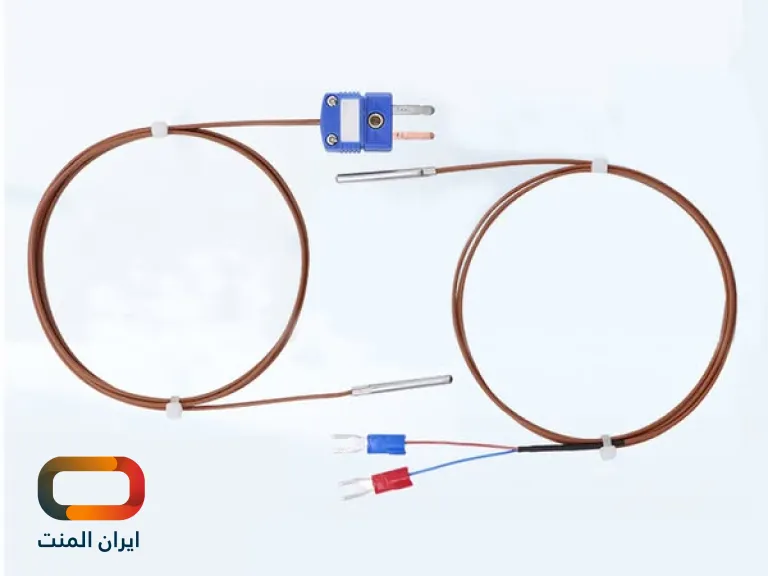

 انواع ترموکوپل گاز

ترموکوپل گازها بر اساس نوع و کاربردشان به دسته‌های مختلفی تقسیم می‌شوند. در جدول زیر به برخی از متداول‌ترین انواع ترموکوپل گاز اشاره می‌کنیم:

راهنمای خرید و عوامل موثر بر قیمت ترموکوپل گاز

ترموکوپل گاز قطعه‌ای کوچک اما حیاتی در بسیاری از وسایل و تجهیزات گازسوز است که نقشی اساسی در تامین امنیت و جلوگیری از بروز خطرات ناشی از گاز ایفا می‌کند. در ادامه، به نکات مهم خرید ترموکوپل گاز و عواملی که بر قیمت آن تاثیر می‌گذارند می‌پردازیم.

نکات مهم در هنگام خرید ترموکوپل گاز:

• نوع ترموکوپل

همانطور که در مقالات قبلی نیز اشاره شد، ترموکوپل‌های گاز در انواع مختلفی مانند J، K و T موجود هستند. برای انتخاب نوع مناسب، باید به نوع وسیله‌ی گازسوز، محدوده دمایی کاری و شرایط محیطی توجه کنید.

• نوع اتصال

ترموکوپل‌های گاز در انواع رزوه‌ای، فنری و میله‌ای موجود هستند. نوع اتصال مناسب به نوع وسیله‌ی گازسوز و محل نصب ترموکوپل بستگی دارد.

• طول و قطر

طول و قطر ترموکوپل باید با توجه به فضای نصب و نوع وسیله‌ی گازسوز انتخاب شود.

• جنس روکش

روکش ترموکوپل می‌تواند از جنس‌های مختلفی مانند استیل، مس یا تفلون باشد. جنس روکش باید با توجه به شرایط محیطی و نوع وسیله‌ی گازسوز انتخاب شود.

• برند و گارانتی

انتخاب برند معتبر و دارای گارانتی، می‌تواند اطمینان از کیفیت و عملکرد صحیح ترموکوپل را به شما بدهد.

عوامل موثر بر قیمت ترموکوپل گاز:

• نوع ترموکوپل

به طور کلی، ترموکوپل‌های نوع J رایج‌ترین و ارزان‌ترین نوع ترموکوپل هستند. ترموکوپل‌های نوع K و T به دلیل کاربرد در دماهای بالاتر، قیمت بالاتری دارند.

• نوع اتصال

ترموکوپل‌های رزوه‌ای و فنری به دلیل سهولت نصب، قیمتی مشابه دارند. ترموکوپل‌های میله‌ای به دلیل نیاز به فضای بیشتر و نصب پیچیده‌تر، قیمت بالاتری دارند.

• طول و قطر

ترموکوپل‌های با طول و قطر بیشتر، به دلیل استفاده از مواد بیشتر، قیمت بالاتری دارند.

• جنس روکش

روکش‌های استیل و مس به دلیل مقاومت بالا، قیمتی مشابه دارند. روکش تفلون به دلیل خاصیت ضد نشت، قیمت بالاتری دارد.

با در نظر گرفتن این نکات و عوامل، می‌توانید ترموکوپل گاز مناسب را با قیمتی معقول و به صرفه‌ی اقتصادی انتخاب و خریداری کنید. به یاد داشته باشید که استفاده از ترموکوپل گاز با کیفیت و استاندارد، نقشی اساسی در تامین امنیت و جلوگیری از بروز خطرات ناشی از گاز ایفا می‌کند.

نصب ترموکوپل گاز

ترموکوپل گاز قطعه‌ای حیاتی در بسیاری از وسایل و تجهیزات گازسوز است که نقشی اساسی در تامین امنیت و جلوگیری از نشت گاز ایفا می‌کند. نصب صحیح و اصولی ترموکوپل، برای عملکرد درست و ایمن آن ضروری است. مراحل نصب ترموکوپل گاز به صورت گام به گام به ترتیب زیر است:

مراحل قبل از نصب:

1. قطع شیر اصلی گاز: قبل از شروع هر گونه کار بر روی ترموکوپل، حتما شیر اصلی گاز را ببندید تا از نشت احتمالی گاز جلوگیری کنید.
2. خنک شدن وسیله: اگر وسیله‌ی گازسوز روشن بوده است، باید قبل از شروع کار، به طور کامل خنک شود.
3. آماده سازی ابزار: برای نصب ترموکوپل به آچار، انبردست و پیچ‌گوشتی مناسب نیاز دارید.
4. شناسایی محل نصب: محل نصب ترموکوپل را در دفترچه راهنمای وسیله‌ی گازسوز خود پیدا کنید. این محل معمولاً در نزدیکی مشعل قرار دارد.

مراحل نصب:

1. برداشتن ترموکوپل قدیمی: اگر ترموکوپل قدیمی وجود دارد، با استفاده از آچار و انبردست، آن را از محل اتصال خود جدا کنید.
2. نصب ترموکوپل جدید: ترموکوپل جدید را با دقت در محل اتصال خود قرار دهید. مطمئن شوید که به طور کامل در جای خود قرار گرفته و محکم شده است.
3. اتصال سیم‌ها: در برخی از ترموکوپل‌ها، سیم‌هایی برای اتصال به سلونوئید یا سایر اجزای الکتریکی وجود دارد. این سیم‌ها را با دقت به محل‌های مربوطه متصل کنید.
4. باز کردن شیر اصلی گاز: پس از اتمام نصب، شیر اصلی گاز را به آرامی باز کنید و به دنبال هرگونه نشتی گاز باشید.

نکات ایمنی:

• قبل از شروع هر گونه کار بر روی ترموکوپل، حتما شیر اصلی گاز را ببندید.
• از آچار و انبردست مناسب برای نصب ترموکوپل استفاده کنید.
• به هیچ وجه به سیم‌ها یا اتصالات ترموکوپل آسیب نرسانید.
• در صورت عدم آشنایی با مراحل نصب، از یک متخصص کمک بگیرید.
• پس از نصب، به دنبال هرگونه نشتی گاز باشید.

ابزارهای مورد نیاز:

• آچار یا ابزار مناسب برای سفت کردن اتصالات
• انبردست
• پیچ‌گوشتی

نصب ترموکوپل گاز فرآیندی نسبتاً ساده است که با رعایت نکات ایمنی و با استفاده از ابزار مناسب، به راحتی قابل انجام است. با این حال، اگر در انجام این کار تردید دارید، همیشه می‌توانید از یک متخصص کمک بگیرید. به یاد داشته باشید که نصب صحیح و اصولی ترموکوپل، برای عملکرد درست و ایمن آن ضروری است.

سوالات متداول

عمر مفید ترموکوپل گاز چقدر است؟

به طور کلی می‌توان گفت که عمر مفید ترموکوپل‌های گازی بین ۵ تا ۱۰ سال است.

مدت زمان نصب ترموکوپل گاز چقدر است؟

مدت زمان نصب ترموکوپل گاز، به نوع وسیله‌ی گازسوز و مهارت شما بستگی دارد. به طور کلی، نصب ترموکوپل ۱۵ تا ۳۰ دقیقه زمان می‌برد.

هزینه نصب ترموکوپل گاز چقدر است؟

هزینه نصب ترموکوپل گاز توسط یک متخصص، به نرخ دستمزد او و نوع وسیله‌ی گازسوز بستگی دارد.
