نحوه اتصال سنسور pt100 سه سیمه که یکی از شناخته‌شده‌ترین سنسورهای دما است که به‌طور گسترده در صنایع مختلف برای اندازه‌گیری دقیق دما مورد استفاده قرار می‌گیرد. PT100 یک نوع سنسور RTD است که از پلاتین به‌عنوان ماده حسگر استفاده می‌کند. این سنسور به دلیل ویژگی‌های خاص خود، مانند دقت بالا و تکرارپذیری عالی، در صنایع مختلف از جمله پتروشیمی، غذایی، دارویی و الکترونیکی کاربردهای فراوانی دارد.

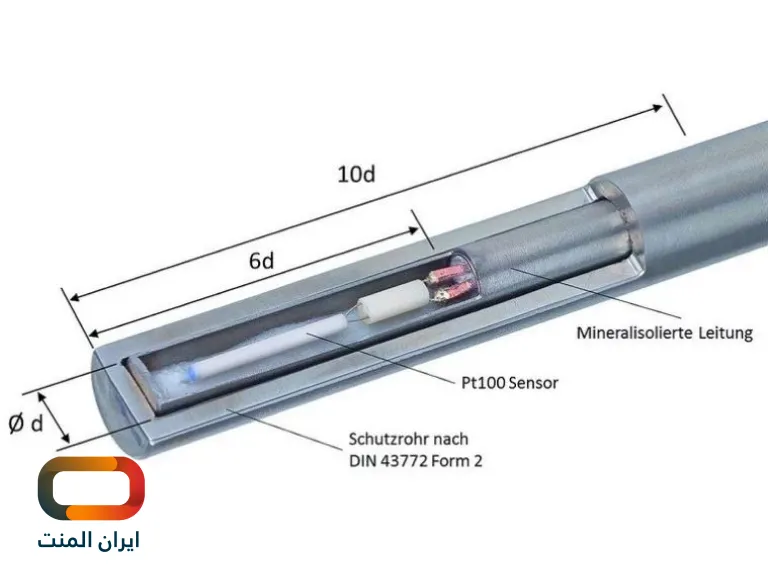

مقدار مقاومت این سنسور با تغییر دما تغییر می‌کند و این تغییرات می‌تواند برای اندازه‌گیری دما در یک محیط صنعتی یا آزمایشگاهی مورد استفاده قرار گیرد. در سنسورهای PT100، “PT” اشاره به پلاتین دارد و “۱۰۰” نشان‌دهنده مقدار مقاومت ۱۰۰ اهمی آن در دمای ۰ درجه سانتی‌گراد است. با تغییر دما، مقاومت این سنسور تغییر کرده و این تغییرات می‌تواند برای تعیین دما استفاده شود.

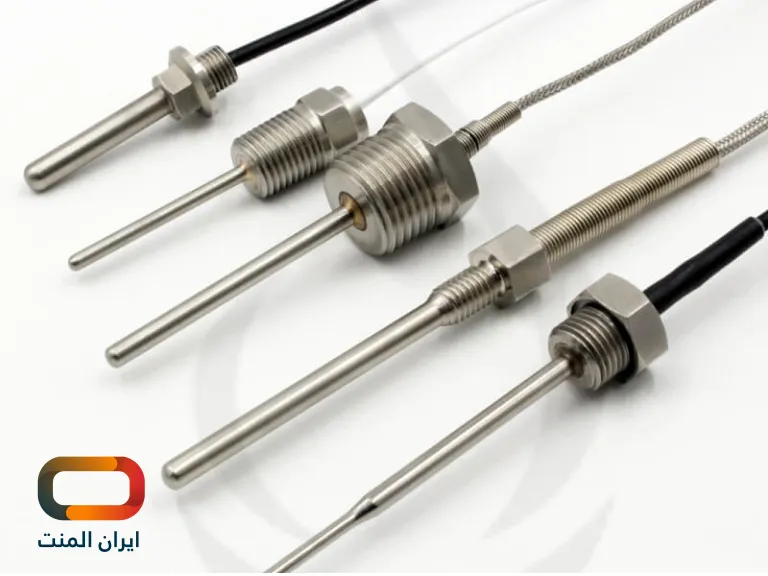

انواع سنسور PT100
سنسورهای PT100 در سه نوع اصلی عرضه می‌شوند که عبارتند از:
سنسور PT100 دو سیمه
سنسور PT100 سه سیمه
سنسور PT100 چهار سیمه
این سنسورها در نحوه اتصال و دقت اندازه‌گیری با یکدیگر تفاوت دارند. در ادامه، به‌ویژه به سنسور PT100 سه سیمه پرداخته خواهد شد و نحوه اتصال آن توضیح داده می‌شود.
چرا از سنسور PT100 سه سیمه استفاده می‌شود؟
سنسور PT100 سه سیمه یکی از پرکاربردترین نوع سنسورها در محیط‌های صنعتی است. در این نوع سنسور، سه سیم به سنسور متصل می‌شود که به‌طور هم‌زمان برای اندازه‌گیری دما و همچنین جبران خطاهای ناشی از مقاومت سیم‌ها به کار می‌روند.
یکی از دلایلی که باعث می‌شود از سنسور PT100 سه سیمه استفاده شود، کاهش خطاهای اندازه‌گیری است. در سیستم‌های دو سیمه، مقاومت سیم‌ها در نتیجه طول کابل و جنس آن می‌تواند باعث ایجاد خطای اندازه‌گیری شود. اما با استفاده از سنسور PT100 سه سیمه، این خطاها به‌طور مؤثری جبران می‌شود، چرا که یک سیم برای اندازه‌گیری مقاومت سنسور و دو سیم دیگر برای جبران مقاومت کابل‌ها و اتصالات به کار می‌روند. این ویژگی باعث افزایش دقت و دقت بالای اندازه‌گیری دما در این سنسورها می‌شود.
نحوه اتصال سنسور PT100 سه سیمه
اتصال سنسور PT100 سه سیمه به سیستم اندازه‌گیری نیاز به دقت و توجه به جزئیات دارد. در این بخش، به‌طور گام‌به‌گام نحوه اتصال این سنسور توضیح داده خواهد شد.
شناسایی سیم ها و پین ها

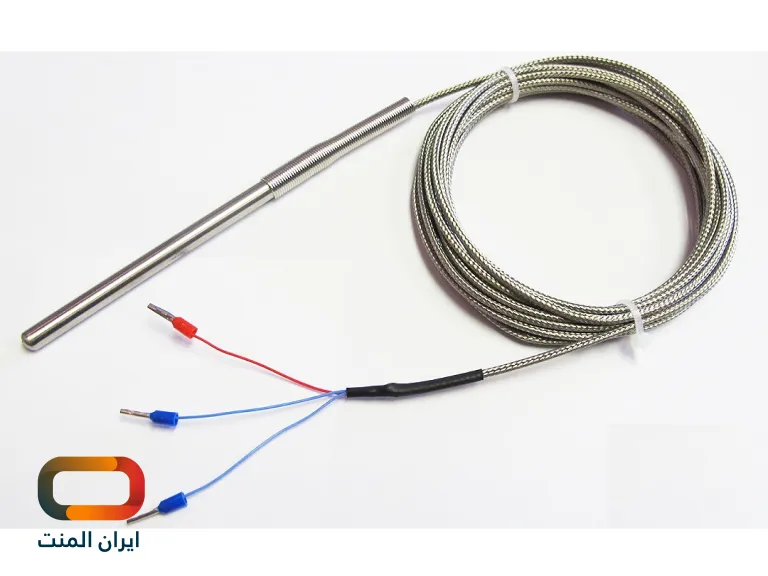

سنسور PT100 سه سیمه معمولاً دارای سه سیم با رنگ‌های مختلف است. به‌طور کلی، سیم‌ها به‌طور معمول با رنگ‌های قرمز، سفید و مشکی علامت‌گذاری می‌شوند، اما توجه داشته باشید که در برخی مدل‌ها ممکن است رنگ‌ها متفاوت باشد. بنابراین، بهتر است دستورالعمل‌های تولیدکننده را به‌دقت مطالعه کنید.
سیم اول (معمولاً قرمز): این سیم به یکی از پین‌های سنسور متصل می‌شود و برای اندازه‌گیری مقاومت سنسور مورد استفاده قرار می‌گیرد.
سیم دوم (معمولاً سفید): این سیم به پین دیگری متصل می‌شود که برای اندازه‌گیری مقاومت سنسور مورد استفاده قرار می‌گیرد.
سیم سوم (معمولاً مشکی): این سیم برای جبران مقاومت کابل‌ها و اتصالات به کار می‌رود و به پین سنسور و پین دستگاه اندازه‌گیری متصل می‌شود.
اتصال به دستگاه اندازه گیری
برای اتصال سنسور PT100 سه سیمه به دستگاه اندازه‌گیری دما (که معمولاً یک نمایشگر دما یا کنترلر دما است)، ابتدا باید پین‌های سنسور به پین‌های دستگاه متصل شوند. در سنسورهای PT100 سه سیمه، یک پین برای اندازه‌گیری مقاومت سنسور و دو پین دیگر برای جبران مقاومت سیم‌ها به دستگاه اندازه‌گیری متصل می‌شود.
اتصال باید به‌گونه‌ای انجام شود که سیم‌ها به‌درستی در دستگاه شناسایی شوند تا از بروز خطاهای اندازه‌گیری جلوگیری شود. برای اتصال، معمولاً از ترمینال‌های مخصوص و سیم‌های مسی استفاده می‌شود تا کیفیت اتصال و رسانایی برقرار شود.
کالیبراسیون سنسور
پس از اتصال سنسور PT100 سه سیمه به دستگاه، مرحله کالیبراسیون آغاز می‌شود. در این مرحله، دستگاه باید به‌طور خودکار یا دستی تنظیم شود تا دمای دقیق بر اساس مقاومت سنسور خوانده شود. در برخی دستگاه‌ها، نیاز به کالیبراسیون دقیق وجود دارد تا مقادیر دقیق دما برای سنسور PT100 ثبت شود.
در بسیاری از دستگاه‌های مدرن، کالیبراسیون به‌صورت خودکار انجام می‌شود، اما در مواردی که نیاز به دقت بسیار بالایی باشد، ممکن است کالیبراسیون دستی با استفاده از تجهیزات دقیق‌تر انجام شود.
بررسی صحت اتصال
پس از اتمام مراحل اتصال و کالیبراسیون، بهتر است صحت اتصال و عملکرد صحیح سنسور را بررسی کنید. می‌توانید این کار را با وارد کردن دمای شناخته‌شده به سیستم اندازه‌گیری دما انجام دهید و مشاهده کنید که آیا دستگاه دمای صحیح را نمایش می‌دهد یا خیر. این آزمایش به شما اطمینان می‌دهد که اتصالات به‌درستی برقرار شده و سنسور به‌درستی کار می‌کند.
نکات مهم در نصب سنسور PT100 سه سیمه
در هنگام نصب سنسور PT100 سه سیمه، رعایت چند نکته مهم می‌تواند تأثیر زیادی در دقت اندازه‌گیری و عمر طولانی‌تر سنسور داشته باشد:
رعایت فاصله سیم‌ها: هنگام نصب سنسور PT100 سه سیمه، باید فاصله سیم‌ها به‌درستی رعایت شود. فاصله نادرست می‌تواند باعث تداخل سیگنال‌ها و نویز الکتریکی شود که دقت اندازه‌گیری را کاهش می‌دهد. بهترین روش این است که سیم‌ها به‌طور موازی با یکدیگر نصب شوند و از اتصال آن‌ها به اجسام فلزی یا منابع نویز جلوگیری شود.
استفاده از کابل‌های مناسب: انتخاب کابل مناسب برای اتصال سنسور PT100 بسیار مهم است. کابل باید دارای عایق با کیفیت و مقاوم در برابر نویز باشد. معمولاً از کابل‌های شیلددار برای جلوگیری از تأثیرات منفی نویز الکتریکی استفاده می‌شود.
نصب سنسور در مکان مناسب: نصب سنسور در محل مناسب به‌ویژه در مناطقی که دما به‌طور یکنواخت توزیع می‌شود، بسیار حائز اهمیت است. نصب سنسور در مکانی که دما به‌طور غیر یکنواخت تغییر می‌کند می‌تواند باعث اندازه‌گیری نادرست دما شود.
جلوگیری از ارتعاشات: سنسورهای PT100 به‌ویژه مدل‌های سه سیمه به ارتعاشات حساس هستند. هنگام نصب سنسور، از نصب آن در مناطقی که دارای ارتعاشات شدید هستند خودداری کنید، زیرا این ارتعاشات می‌توانند به دقت سنسور آسیب برسانند.
نتیجه‌گیری
اتصال سنسور PT100 سه سیمه به سیستم اندازه‌گیری دما یک فرایند ساده است که با رعایت نکات ذکر شده می‌توان از آن به‌طور مؤثر استفاده کرد. این نوع سنسور به دلیل دقت بالا و توانایی جبران خطاهای ناشی از مقاومت سیم‌ها، در بسیاری از صنایع برای اندازه‌گیری دما به کار می‌رود. با نصب صحیح و توجه به نکات فنی، می‌توان از این سنسور در محیط‌های صنعتی و تحقیقاتی بهره‌برداری بهینه کرد.
سوالات متداول
سنسور PT100 چیست؟
سنسور PT100 یک نوع سنسور دما است که از پلاتین به‌عنوان ماده حسگر استفاده می‌کند. این سنسور تغییرات مقاومت پلاتین را به‌عنوان تابعی از دما اندازه‌گیری می‌کند. PT100 در دمای ۰ درجه سانتی‌گراد دارای مقاومت ۱۰۰ اهم است.
سنسور PT100 سه سیمه چه مزایایی دارد؟
سنسور PT100 سه سیمه به دلیل کاهش خطای اندازه‌گیری در مقایسه با سنسورهای دو سیمه، دقیق‌تر است. این سنسور با استفاده از دو سیم اضافی برای جبران مقاومت سیم‌ها، خطاهای ناشی از مقاومت کابل‌ها را جبران می‌کند.
نحوه اتصال سنسور PT100 سه سیمه چگونه است؟
برای اتصال سنسور PT100 سه سیمه، باید سه سیم سنسور به پین‌های مناسب دستگاه اندازه‌گیری متصل شوند. یک سیم برای اندازه‌گیری مقاومت سنسور و دو سیم دیگر برای جبران مقاومت سیم‌های اتصال به کار می‌روند. پس از اتصال، باید دستگاه به‌طور دقیق کالیبره شود.
