محاسبه ولتاژ خروجی ترموکوپل

ترموکوپل‌ها دستگاه‌های حساسی هستند که برای اندازه‌گیری دما در انواع مختلف صنایع مورد استفاده قرار می‌گیرند. این دستگاه‌ها از دو فلز مختلف ساخته می‌شوند که به هم متصل شده‌اند. زمانی که این فلزها در دماهای متفاوت قرار می‌گیرند، یک ولتاژ خروجی تولید می‌شود که می‌تواند به دما تبدیل شود. ترموکوپل‌ها در انواع مختلفی تولید می‌شوند که بسته به نوع فلزها و ویژگی‌های خاص خود کاربردهای مختلفی دارند. محاسبه ولتاژ خروجی ترموکوپل یکی از مهم‌ترین جنبه‌های استفاده از آن است که در این مقاله به آن پرداخته می‌شود.

ولتاژ خروجی ترموکوپل چیست؟

ولتاژ خروجی ترموکوپل به ولتاژی اطلاق می‌شود که از اتصال دو فلز مختلف در دماهای مختلف تولید می‌شود. این ولتاژ به طور مستقیم با اختلاف دما بین دو نقطه اتصال رابطه دارد و می‌تواند برای اندازه‌گیری دقیق دما استفاده شود. ترموکوپل‌ها به دلیل قابلیت‌های اندازه‌گیری دقیق و قابلیت تحمل دماهای بالا، به طور گسترده‌ای در صنایع مختلف از جمله صنعت نفت و گاز، انرژی و حتی صنایع غذایی استفاده می‌شوند. برای محاسبه ولتاژ خروجی ترموکوپل، باید تفاوت دما بین دو نقطه اتصال را بدانیم که به‌طور معمول یکی از این نقاط به دمای محیط و دیگری به دمای مورد نظر یا دمای فرآیند متصل است.

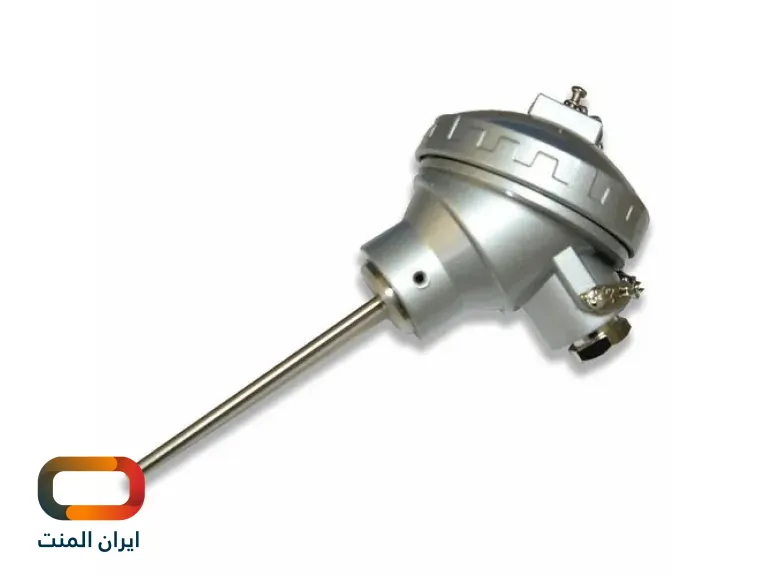

ترموکوپل

ولتاژ خروجی انواع ترموکوپل

ترموکوپل‌ها به عنوان سنسورهای دمایی پرکاربرد، در انواع مختلفی تولید می‌شوند که هر کدام ویژگی‌ها، حساسیت‌ها و کاربردهای خاص خود را دارند. این تفاوت‌ها به نوع فلزات به‌کاررفته، ساختار و واکنش‌های ترمودینامیکی آن‌ها در برابر تغییرات دما بستگی دارد. در این بخش، به توضیح رایج‌ترین انواع ترموکوپل و ویژگی‌های خاص هر کدام پرداخته خواهد شد. انتخاب نوع ترموکوپل به عواملی همچون دمای کاری، دقت مورد نیاز و شرایط محیطی بستگی دارد.

ترموکوپل نوع K

ترموکوپل نوع K یکی از پرکاربردترین انواع ترموکوپل‌ها است که از ترکیب دو فلز نیکل-کروم و نیکل-آلومینیوم ساخته می‌شود. این نوع ترموکوپل در دماهای بالا و متوسط (۰ تا ۱۳۷۲ درجه سانتی‌گراد) کاربرد دارد. ولتاژ خروجی ترموکوپل نوع K به‌طور تقریبی خطی با تغییرات دما افزایش می‌یابد. این خطیت باعث می‌شود که محاسبه دما با استفاده از ولتاژ خروجی آن ساده‌تر باشد. حساسیت ترموکوپل نوع K به تغییرات دما تقریباً ۲۰ میکرو ولت در هر درجه سانتی‌گراد است که در مقایسه با دیگر ترموکوپل‌ها نسبتا بالا است. به همین دلیل، برای کاربردهای عمومی که نیاز به دقت متوسط دارند، مناسب است. ولتاژ خروجی ترموکوپل نوع K به دلیل ترکیب فلزات آن، از پایداری خوبی برخوردار است و در برابر خوردگی و اکسیداسیون مقاومت بالایی دارد. به همین دلیل این ترموکوپل در محیط‌های صنعتی با شرایط سخت عملکرد مناسبی دارد.

ترموکوپل نوع J

ترموکوپل نوع J که از ترکیب آهن و آلیاژ کنستانتان ساخته می‌شود، به‌ویژه در دماهای پایین‌تر از ۷۶۰ درجه سانتی‌گراد عملکرد بهتری دارد. ولتاژ خروجی این ترموکوپل در مقایسه با نوع K از حساسیت بیشتری برخوردار است، اما ولتاژ تولیدی آن به‌طور غیرخطی با تغییرات دما تغییر می‌کند. این ویژگی باعث می‌شود که در برخی از شرایط نیاز به جبران‌سازی دقیق‌تر یا استفاده از جداول حساسیت خاص برای محاسبه دما باشد. حساسیت ولتاژ خروجی این ترموکوپل به‌طور میانگین در حدود ۶۹ میکرو ولت بر درجه سانتی‌گراد است که در مقایسه با دیگر ترموکوپل‌ها، مقدار بالایی است. به همین دلیل، ولتاژ خروجی نوع J به سرعت تغییرات دما را منعکس می‌کند و در شرایط خاص مانند آزمایش‌های علمی یا سیستم‌های گرمایشی که دقت بالاتر نیاز است، کاربرد دارد.

ترموکوپل نوع T

ترموکوپل نوع T از ترکیب مس و کنستانتان ساخته می‌شود و برای اندازه‌گیری دماهای پایین (بین -۲۰۰ تا ۳۵۰ درجه سانتی‌گراد) طراحی شده است. ولتاژ خروجی این ترموکوپل به‌طور خطی با تغییرات دما در محدوده‌های پایین تغییر می‌کند، که این ویژگی باعث دقت بالاتر در اندازه‌گیری دماهای پایین می‌شود. حساسیت ولتاژ خروجی این ترموکوپل در حدود ۵۰ میکرو ولت بر درجه سانتی‌گراد است. در نتیجه، ترموکوپل نوع T می‌تواند برای اندازه‌گیری دقیق در دماهای پایین، که برای دیگر انواع ترموکوپل‌ها ممکن است مشکل باشد، گزینه مناسبی باشد. این نوع ترموکوپل گاهی اوقات در آزمایشگاه‌ها، دستگاه‌های پزشکی و تجهیزات حساس به دما مورد استفاده قرار می‌گیرد.

این تنوع در انواع ترموکوپل‌ها به کاربر این امکان را می‌دهد که با توجه به نیاز دقیق خود، ترموکوپلی را انتخاب کند که بهترین عملکرد را در دماهای خاص و شرایط محیطی مختلف داشته باشد. برای محاسبه ولتاژ خروجی این ترموکوپل‌ها، باید توجه داشت که هر نوع ترموکوپل دارای منحنی حساسیت خاص خود است که باید در محاسبات لحاظ شود. برای کسب اطلاعات بیشتر در مورد انواع ترموکوپل سرامیکی و ترموکوپل اسکوتی، می‌توانید به این صفحه مراجعه کنید.

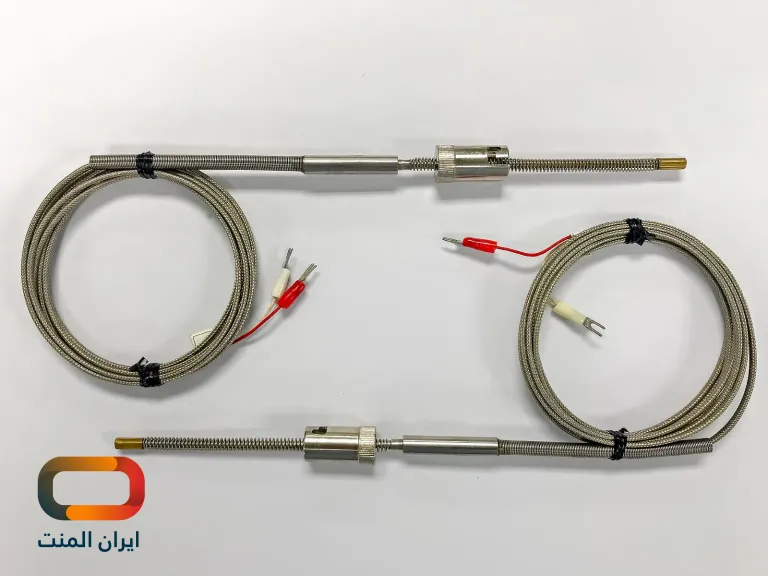

ترموکوپل مدل k

عوامل موثر بر ولتاژ خروجی ترموکوپل

برای محاسبه ولتاژ خروجی ترموکوپل، عوامل مختلفی وجود دارند که می‌توانند تاثیر زیادی بر نتیجه نهایی داشته باشند. هر کدام از این عوامل به‌طور مستقیم یا غیرمستقیم بر دقت و صحت اندازه‌گیری دما تاثیر می‌گذارند. این عوامل شامل اختلاف دما، نوع فلزات، طول سیم‌ها و شرایط محیطی هستند که در این بخش به آن‌ها پرداخته می‌شود.

  • تفاوت دما: اختلاف دما بین دو نقطه اتصال ترموکوپل اصلی‌ترین عامل در تعیین ولتاژ خروجی است.
  • نوع فلزات: هر نوع فلز در ترموکوپل ویژگی‌های ترمودینامیکی خاص خود را دارد که بر مقدار ولتاژ تولیدی تاثیر می‌گذارد.
  • طول سیم‌ها: طول سیم‌های استفاده‌شده در ساخت ترموکوپل می‌تواند به طور غیرمستقیم بر دقت و ولتاژ خروجی تاثیرگذار باشد.
  • جنس و شرایط محیطی: عواملی مانند رطوبت، فشار و آلودگی‌های موجود در محیط می‌توانند بر عملکرد ترموکوپل تاثیر بگذارند و باید در نظر گرفته شوند.

نحوه محاسبه ولتاژ خروجی ترموکوپل

برای محاسبه ولتاژ خروجی ترموکوپل از فرمول‌های خاص استفاده می‌شود. مهم‌ترین نکته در این محاسبه، دانستن دمای نقاط اتصال ترموکوپل و نوع آن است. به طور کلی، فرمول محاسبه ولتاژ خروجی ترموکوپل به صورت زیر است:

در این فرمول:

  • V ولتاژ خروجی است.
  • (S (T تابع حساسیت ترموکوپل در دما Tاست.
  • T1 و T2 دماهای نقاط اتصال ترموکوپل هستند.

توجه به این نکته که هر نوع ترموکوپل حساسیت متفاوتی دارد، برای محاسبه دقیق‌تر ولتاژ خروجی، باید جداول مربوط به حساسیت ترموکوپل‌های مختلف را مورد استفاده قرار داد. این جداول به‌طور معمول در استانداردهای صنعتی مانند JIS یا ASTM موجود هستند.

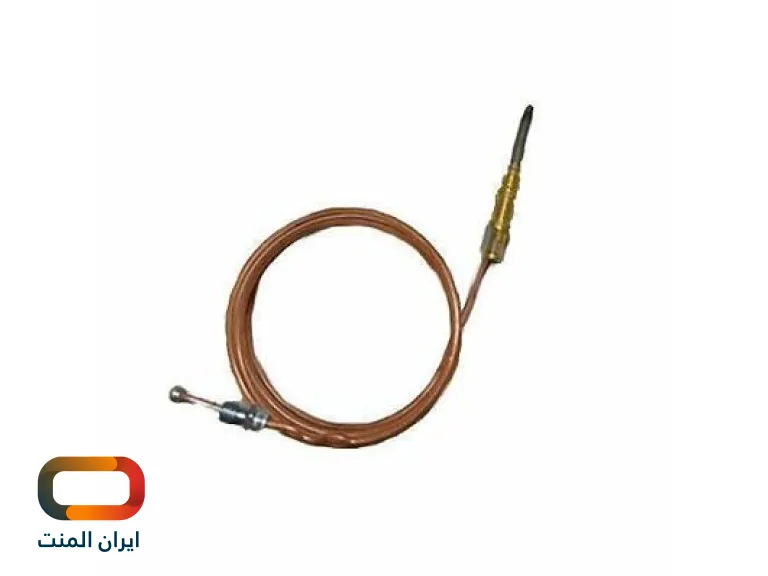

ترموکوپل

اهمیت ولتاژ خروجی ترموکوپل

ولتاژ خروجی ترموکوپل اهمیت زیادی در دماسنجی صنعتی دارد. به دلیل اینکه این ولتاژ مستقیماً با دما مرتبط است، دقت و صحت اندازه‌گیری ولتاژ خروجی برای انجام فرآیندهای دقیق صنعتی ضروری است. هرگونه خطا در محاسبه ولتاژ خروجی می‌تواند منجر به آسیب به دستگاه‌ها، کاهش کیفیت محصول و حتی بروز خطرات ایمنی شود.

در نهایت، با استفاده از فرمول‌های صحیح و توجه به عوامل مختلف موثر بر ولتاژ خروجی، می‌توان دمای دقیق را اندازه‌گیری کرد و از عملکرد بهینه سیستم‌های صنعتی اطمینان حاصل کرد.

نتیجه‌گیری

محاسبه ولتاژ خروجی ترموکوپل یکی از مراحل کلیدی در اندازه‌گیری دما است. با توجه به نوع ترموکوپل و شرایط محیطی، باید از فرمول‌های دقیق و جداول حساسیت مناسب برای محاسبه ولتاژ خروجی استفاده کرد. در این مقاله، تلاش کردیم که به بررسی کامل محاسبه ولتاژ خروجی ترموکوپل بپردازیم و نکات مهمی را برای دقت بیشتر در این فرآیند ارائه دهیم.

سوالات متداول

چگونه ترموکوپل‌ها کار می‌کنند؟
ترموکوپل‌ها با استفاده از دو فلز متفاوت که در دماهای مختلف به هم متصل می‌شوند، ولتاژ تولید می‌کنند. این ولتاژ به‌طور مستقیم با دما ارتباط دارد.

چرا ولتاژ خروجی ترموکوپل‌ها در همه انواع مشابه نیست؟
ولتاژ خروجی ترموکوپل‌ها بسته به نوع فلزات به‌کاررفته و حساسیت ترمودینامیکی آن‌ها متفاوت است. این تفاوت‌ها منجر به دقت‌های مختلف در اندازه‌گیری دما می‌شود.

آیا ترموکوپل‌ها در محیط‌های خاص مانند رطوبت بالا یا فشار زیاد قابل استفاده هستند؟
بله، بسیاری از ترموکوپل‌ها طراحی شده‌اند تا در محیط‌های سخت و با شرایط خاص مانند رطوبت یا فشار بالا عملکرد خوبی داشته باشند. انتخاب نوع مناسب ترموکوپل مهم است.
