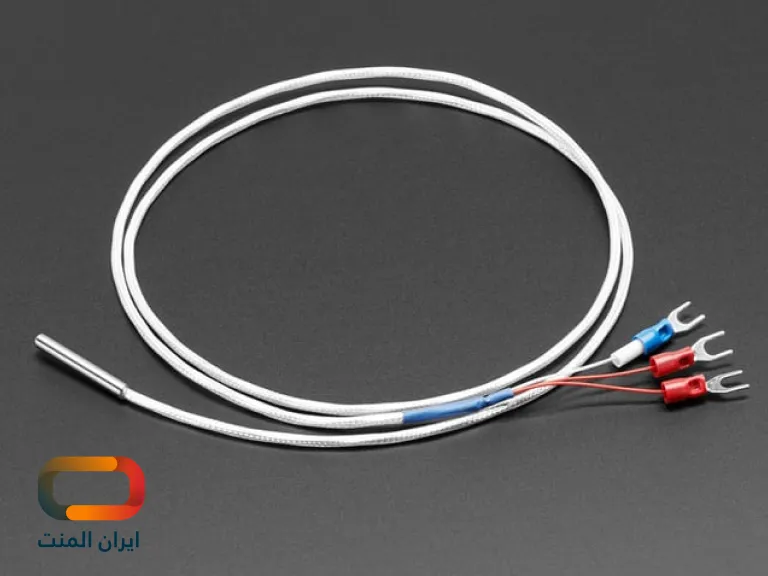

RTD که مخفف عبارت Resistance Temperature Detector است، به سنسورهایی اطلاق می‌شود که برای اندازه‌گیری دما با استفاده از تغییرات مقاومت الکتریکی در مواد خاص طراحی شده‌اند. این سنسورها معمولاً برای اندازه‌گیری دما در صنایع مختلف، از جمله صنایع شیمیایی، پتروشیمی، غذایی و نیروگاهی، به کار می‌روند. سنسورهای RTD به دلیل دقت بالا و قابلیت اطمینان در شرایط محیطی مختلف، یکی از انتخاب‌های محبوب در صنعت اندازه‌گیری دما هستند.
RTDها بیشتر به‌عنوان یک ابزار دقیق برای اندازه‌گیری دما مورد استفاده قرار می‌گیرند، به ویژه در شرایطی که نیاز به دقت بالا و تکرارپذیری وجود دارد. این سنسورها به‌طور عمده از فلزاتی مانند پلاتین، مسی و نیکل ساخته می‌شوند، که در این مقاله به بررسی اینکه rtd چیست و کاربرد این مواد نیز خواهیم پرداخت.
نحوه عملکرد RTD
سنسورهای RTD بر اساس اصول فیزیکی تغییر مقاومت الکتریکی با تغییر دما کار می‌کنند. در این سنسورها، یک سیم از ماده رسانا (معمولاً پلاتین، مس یا نیکل) به شکل یک سیم یا صفحه نازک طراحی شده و مقاومت آن در برابر جریان الکتریکی با تغییر دما تغییر می‌کند. به‌طور دقیق‌تر، مقاومت مواد فلزی به دما وابسته است؛ این بدان معناست که با افزایش دما، مقاومت این مواد نیز افزایش می‌یابد.
در عمل، هنگامی که جریان الکتریکی از سنسور RTD عبور می‌کند، مقدار مقاومت آن اندازه‌گیری می‌شود. با استفاده از رابطه‌ای ریاضی که بین مقاومت و دما برقرار است، می‌توان دمای دقیق محیط را به‌دست آورد. سنسور RTD معمولاً برای اندازه‌گیری دما در بازه‌های دمایی گسترده‌ای طراحی می‌شود و دقت بالایی در مقایسه با سایر سنسورها مانند ترموکوپل‌ها دارد.
انواع RTD
سنسورهای RTD می‌توانند از مواد مختلفی ساخته شوند، و این مواد بر ویژگی‌های عملکردی سنسور تأثیر می‌گذارند. در این بخش، به معرفی رایج‌ترین انواع RTD و ویژگی‌های هر کدام می‌پردازیم:
RTD پلاتینی: یکی از محبوب‌ترین انواع RTD، RTD پلاتینی است که از پلاتین به‌عنوان ماده رسانا استفاده می‌کند. پلاتین به دلیل ویژگی‌های خاصی که دارد، مانند مقاومت بالا به تغییرات دما، پایداری طولانی‌مدت و مقاومت به خوردگی، در سنسورهای RTD بسیار مورد استفاده قرار می‌گیرد. این نوع RTDها معمولاً در بازه‌های دمایی گسترده‌ای از -۲۰۰ درجه سانتی‌گراد تا ۸۵۰ درجه سانتی‌گراد قابل استفاده هستند و دقت بالایی دارند.
RTD مسی: معمولاً در کاربردهایی که نیاز به دقت کمتری دارند، مورد استفاده قرار می‌گیرد. مس نسبت به پلاتین ارزان‌تر است و بنابراین در کاربردهای اقتصادی‌تر که دقت کمتری مورد نیاز است، استفاده می‌شود. از معایب RTD مسی می‌توان به مقاومت پایین آن نسبت به دما اشاره کرد که موجب می‌شود برای دماهای بالا مناسب نباشد.
نیکلی RTD: معمولاً در بازه‌های دمایی محدودتر از RTD پلاتینی استفاده می‌شود و هزینه کمتری دارد. این نوع سنسورها در برخی کاربردهای صنعتی و به‌ویژه در محیط‌های دمایی متوسط استفاده می‌شوند.
مزایا و معایب RTD
سنسورهای RTD مزایای زیادی دارند که آن‌ها را به یکی از محبوب‌ترین انتخاب‌ها در دماسنجی صنعتی تبدیل می‌کند، اما مانند هر تکنولوژی، معایب خاص خود را نیز دارند.
مزایا:
دقت بالا: یکی از اصلی‌ترین مزایای سنسورهای RTD، دقت بالای آن‌ها در اندازه‌گیری دما است. در مقایسه با سایر سنسورهای دما مانند ترموکوپل‌ها، سنسورهای RTD معمولاً دقت بالاتری دارند و می‌توانند دما را با خطای کمتر اندازه‌گیری کنند.
پایداری و قابلیت اطمینان: سنسورهای RTD به‌ویژه آن‌هایی که از پلاتین ساخته می‌شوند، در شرایط دمایی بالا و محیط‌های سخت بسیار پایدار و قابل اعتماد هستند. این ویژگی آن‌ها را برای استفاده در صنایع مختلف مانند پتروشیمی، دارویی، غذایی و حتی نیروگاهی مناسب می‌سازد.
تکرارپذیری: سنسورهای RTD به دلیل حساسیت بالایی که دارند، تکرارپذیری بسیار خوبی دارند. این بدان معناست که اندازه‌گیری‌های انجام شده توسط این سنسورها می‌توانند دقیقاً تکرار شوند، که در بسیاری از فرآیندهای صنعتی بسیار مهم است.
معایب:
هزینه بالا: یکی از بزرگترین معایب سنسورهای RTD، هزینه بالاتر نسبت به سایر سنسورهای دما مانند ترموکوپل‌ها است. این هزینه بیشتر به‌ویژه به دلیل استفاده از مواد گران‌قیمت مانند پلاتین است که در سنسورهای RTD پلاتینی مورد استفاده قرار می‌گیرد.
حساسیت به شوک‌ها و ارتعاشات: سنسورهای RTD به‌ویژه انواع آن‌هایی که از سیم‌های نازک ساخته شده‌اند، ممکن است در برابر شوک‌ها و ارتعاشات حساس باشند. این مشکل به‌ویژه در محیط‌های صنعتی که در آن‌ها ارتعاشات مکانیکی زیاد است، ممکن است باعث کاهش دقت یا آسیب به سنسور شود.
نیاز به کالیبراسیون: برای حفظ دقت بالا، سنسورهای RTD نیاز به کالیبراسیون منظم دارند. این فرآیند می‌تواند زمان‌بر و پرهزینه باشد، به‌ویژه در سیستم‌های بزرگ که تعداد زیادی سنسور RTD استفاده می‌شود.
کاربرد های RTD در صنایع مختلف
سنسورهای RTD در صنایع مختلف کاربردهای زیادی دارند که به دلیل دقت بالا و قابلیت اعتماد آن‌ها بسیار مهم هستند. برخی از مهم‌ترین صنایع و کاربردهای RTD عبارتند از:
صنایع غذایی: در صنایع غذایی، دقت در اندازه‌گیری دما برای حفظ کیفیت محصولات بسیار حائز اهمیت است. سنسورهای RTD در فرآیندهای پاستوریزاسیون، خشک کردن و نگهداری مواد غذایی استفاده می‌شوند تا دما به‌طور دقیق کنترل شود.
صنعت پتروشیمی: سنسورهای RTD در صنعت پتروشیمی برای کنترل دما در فرآیندهای شیمیایی پیچیده که به دقت بالا نیاز دارند، به کار می‌روند. این سنسورها در واکنش‌های شیمیایی مختلف برای حفظ ثبات دما و افزایش ایمنی استفاده می‌شوند.
نیروگاه‌ها: در نیروگاه‌ها، اندازه‌گیری دقیق دما برای بهینه‌سازی عملکرد توربین‌ها و سایر تجهیزات ضروری است. سنسورهای RTD به‌ویژه در نیروگاه‌های حرارتی و هسته‌ای برای کنترل دما در فرآیندهای مختلف استفاده می‌شوند.
نحوه انتخاب RTD مناسب
هنگام انتخاب سنسور RTD، باید به عوامل مختلفی توجه کرد تا بهترین گزینه را برای نیازهای خود انتخاب کنید:
دقت: برای کاربردهایی که نیاز به دقت بالایی دارند، RTDهای پلاتینی مناسب‌تر خواهند بود. دقت سنسور باید با توجه به نیاز کاربردی خود انتخاب شود.
محدوده دمایی: باید توجه کنید که RTD انتخابی شما در محدوده دمایی مورد نیاز برای کاربرد شما عمل کند. سنسورهای مختلف دارای محدوده دمایی متفاوت هستند که باید با شرایط عملیاتی هماهنگ باشند.
نوع اتصال: RTDها معمولاً به‌صورت اتصال سه‌سیم یا چهارسیم عرضه می‌شوند. انتخاب نوع اتصال بستگی به نیاز دقیق اندازه‌گیری و شرایط محیطی دارد.
نتیجه‌گیری
سنسورهای RTD یکی از دقیق‌ترین و قابل اعتمادترین ابزارها برای اندازه‌گیری دما در صنایع مختلف هستند. با این حال، مانند هر تکنولوژی دیگر، آن‌ها معایب خاص خود را دارند که باید قبل از انتخاب و استفاده در نظر گرفته شوند. در مجموع، RTDها به‌ویژه برای کاربردهایی که نیاز به دقت بالا دارند، انتخابی ایده‌آل به شمار می‌روند.
سوالات متداول
معایب سنسورهای RTD چیست؟
معایب RTD شامل هزینه بالاتر نسبت به سایر سنسورها مانند ترموکوپل‌ها، حساسیت به شوک و ارتعاشات، و نیاز به کالیبراسیون منظم است.
کاربردهای RTD در صنایع مختلف چیست؟
سنسورهای RTD در صنایع مختلف مانند صنایع غذایی، پتروشیمی، دارویی و نیروگاهی برای اندازه‌گیری دقیق دما و کنترل فرآیندها به کار می‌روند. این سنسورها به ویژه در فرآیندهایی که دقت بالا ضروری است، استفاده می‌شوند.
چگونه RTD مناسب را انتخاب کنیم؟
هنگام انتخاب RTD، باید به مواردی مانند دقت، محدوده دمایی و نوع اتصال (سه‌سیم یا چهارسیم) توجه کرد تا سنسور متناسب با نیازهای خاص شما انتخاب شود.
