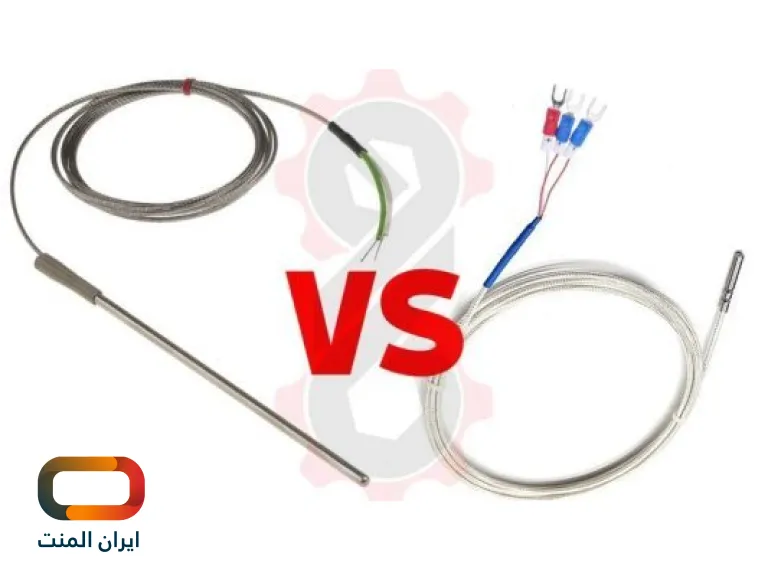

در دنیای اندازه‌گیری دما، دو ابزار بسیار رایج و پرکاربرد وجود دارند که همگی از آنها برای اندازه‌گیری دما در محیط‌های مختلف استفاده می‌شود: ترموکوپل و سنسور RTD. این دو نوع سنسور دما از نظر عملکرد، دقت، محدوده دمایی و کاربردهای مختلف تفاوت‌هایی دارند که در این مقاله به بررسی جامع و مقایسه‌ای تفاوت ترموکوپل و rtd خواهیم پرداخت.
ترموکوپل و RTD چیستند
در سیستم‌های اندازه‌گیری دما، دو از پرکاربردترین سنسورها هستند که در صنایع مختلف برای اندازه‌گیری دما استفاده می‌شوند. هر کدام ویژگی‌های منحصر به فرد خود را دارند و بسته به نیاز محیطی و دقت اندازه‌گیری، یکی از این دو سنسور انتخاب می‌شود.

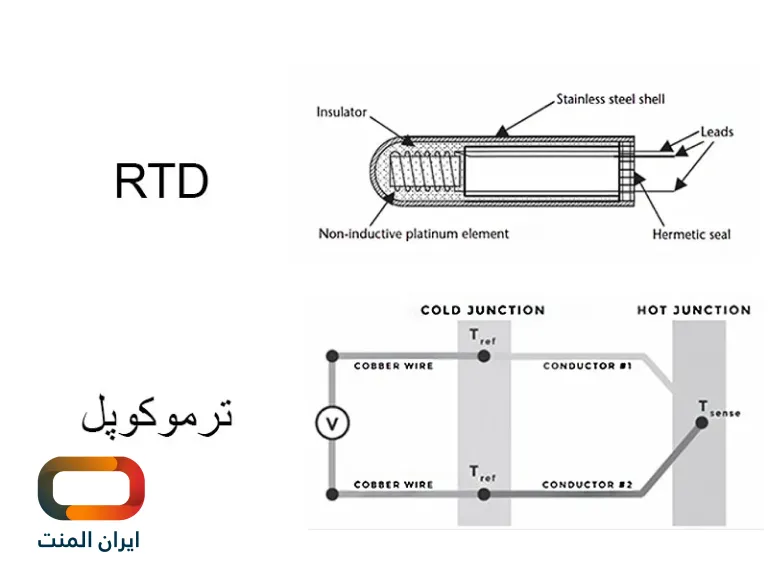

ترموکوپل
ترموکوپل یکی از انواع سنسورهای دما است که بر اساس اصل اثر ترموالکتریک کار می‌کند. در این سنسور، از دو فلز مختلف به هم پیوسته برای ایجاد یک ولتاژ که متناسب با تغییرات دما است، استفاده می‌شود. این سنسورها در بسیاری از صنایع برای اندازه‌گیری دما در محدوده‌های گسترده مورد استفاده قرار می‌گیرند.
سنسور RTD
RTD سنسوری است که از یک ماده با مقاومت الکتریکی مشخص استفاده می‌کند. این سنسور معمولاً از پلاتین ساخته می‌شود که با افزایش دما مقاومت آن تغییر می‌کند. با اندازه‌گیری این تغییرات مقاومت، می‌توان دما را با دقت بالایی اندازه‌گیری کرد.
تفاوت های اصلی بین ترموکوپل و RTD
دقت و حساسیت
یکی از اصلی‌ترین تفاوت ترموکوپل و rtd در دقت آنها است. سنسورهای RTD دارای دقت بالاتری در مقایسه با ترموکوپل‌ها هستند. به طور کلی، RTDها در اندازه‌گیری دما به‌ویژه در دماهای متوسط و پایین دقت بالاتری ارائه می‌دهند. در حالی که ترموکوپل‌ها برای اندازه‌گیری دما در محدوده‌های بسیار بالا کاربرد دارند، اما دقت RTDها در دماهای پایین تا متوسط بسیار بیشتر است. برای مثال، RTDها می‌توانند دما را با دقت بالا تا ۰.۱ درجه سلسیوس اندازه‌گیری کنند، در حالی که ترموکوپل‌ها معمولاً دقت پایین‌تری دارند.
محدوده دمایی
ترموکوپل‌ها در محدوده‌های دمایی بسیار گسترده‌ای کاربرد دارند. این سنسورها می‌توانند دماهای خیلی بالا را بدون آسیب دیدن اندازه‌گیری کنند. ترموکوپل‌ها قادرند دماهای بالای ۱۰۰۰ درجه سلسیوس را اندازه‌گیری کنند که برای کاربردهایی مانند فرآیندهای صنعتی که نیاز به اندازه‌گیری دماهای بسیار بالا دارند، بسیار مناسب هستند.
در مقابل، RTDها برای دماهای پایین‌تر مناسب‌تر هستند. بیشتر سنسورهای RTD در محدوده دمایی -۲۰۰ درجه تا ۸۵۰ درجه سلسیوس عمل می‌کنند و اگرچه به اندازه ترموکوپل‌ها برای دماهای بالا مناسب نیستند، اما برای اندازه‌گیری دماهای پایین و متوسط به‌ویژه در صنایع حساس به دقت بالا بسیار مناسب هستند.
سرعت پاسخ
ترموکوپل‌ها نسبت به RTDها سرعت پاسخ‌دهی بیشتری دارند. این بدان معنی است که ترموکوپل‌ها می‌توانند سریع‌تر به تغییرات دمایی واکنش نشان دهند. این ویژگی برای محیط‌هایی که تغییرات دما سریع هستند یا نیاز به پاسخ فوری دارند، بسیار مهم است. در حالی که RTDها در زمان‌های کمی طولانی‌تر نسبت به ترموکوپل‌ها به تغییرات دما واکنش نشان می‌دهند، اما این تفاوت معمولاً در بسیاری از کاربردها محسوس نیست.
هزینه و طول عمر
در مقایسه با RTDها، ترموکوپل‌ها معمولاً ارزان‌تر هستند. ترموکوپل‌ها از فلزات ساده‌تری ساخته شده‌اند و ساخت آنها هزینه کمتری دارد. در حالی که RTDها معمولاً از پلاتین ساخته می‌شوند که هزینه بالاتری دارد، این سنسورها از طول عمر بالاتری برخوردارند. به دلیل اینکه RTDها از مواد مقاوم‌تری ساخته می‌شوند، این سنسورها در طول زمان نسبت به ترموکوپل‌ها کمتر دچار خرابی یا کاهش دقت می‌شوند. به‌طور کلی، هزینه اولیه ترموکوپل‌ها کمتر است، اما هزینه نگهداری و تعمیرات RTDها در طول زمان پایین‌تر خواهد بود.
کاربرد های ترموکوپل و RTD در صنایع مختلف
ترموکوپل‌ها معمولاً در صنایعی که نیاز به اندازه‌گیری دما در محدوده‌های وسیع و بالا دارند، استفاده می‌شوند. برای مثال، ترموکوپل‌ها در صنایع فولاد، پتروشیمی، نیروگاه‌ها و همچنین در فرآیندهای صنعتی که دماهای بالا مورد نیاز است، کاربرد دارند. به‌عنوان مثال، در تولیدات فلزی که دماهای بسیار بالا (بیش از ۱۰۰۰ درجه سلسیوس) لازم است، ترموکوپل‌ها بسیار موثر هستند.
RTDها بیشتر در صنایعی استفاده می‌شوند که نیاز به دقت بالا در اندازه‌گیری دما دارند. به همین دلیل، این سنسورها معمولاً در فرآیندهایی که دما باید به‌طور دقیق کنترل شود، کاربرد دارند. برای مثال، در صنایع دارویی، غذایی، هوافضا و سیستم‌های تهویه و خنک‌کننده، RTDها به دلیل دقت بالایی که دارند، استفاده می‌شوند. همچنین در اتوماسیون صنعتی، کنترل‌های دقیق دما و تحقیقات علمی نیز از RTDها به‌طور گسترده‌ای استفاده می‌شود.
چگونه بین ترموکوپل و RTD انتخاب کنیم؟
در انتخاب بین ترموکوپل و RTD، چندین فاکتور باید در نظر گرفته شود:
دقت مورد نیاز: اگر دقت بالا برای شما مهم است، RTD انتخاب بهتری خواهد بود.
محدوده دمایی: اگر نیاز به اندازه‌گیری دما در محدوده‌های بسیار بالا دارید، ترموکوپل مناسب‌تر است.
هزینه: اگر هزینه اولیه برای شما مهم است، ترموکوپل گزینه مقرون به صرفه‌تری است.
طول عمر و نگهداری: RTDها طول عمر بالاتری دارند و نیاز به تعمیرات کمتری دارند، بنابراین اگر نیاز به سنسوری با طول عمر بیشتر دارید، RTD انتخاب بهتری است.
سرعت پاسخ‌دهی: برای محیط‌هایی که تغییرات دمایی سریع دارند، ترموکوپل انتخاب مناسب‌تری است.
نتیجه‌گیری
ترموکوپل و RTD هر دو سنسورهای دمایی هستند که بسته به نوع کاربرد، شرایط محیطی و نیاز به دقت، می‌توانند انتخاب مناسبی باشند. ترموکوپل‌ها با هزینه کم و سرعت پاسخ‌دهی بالا در اندازه‌گیری دماهای بالا کاربرد دارند، در حالی که RTDها به دلیل دقت بالای خود برای اندازه‌گیری دقیق دما در محدوده‌های پایین و متوسط مناسب‌تر هستند. انتخاب بین این دو به نیازهای خاص صنعتی، دقت مورد نظر، محدوده دمایی و هزینه بستگی دارد.
سوالات متداول
ترموکوپل چیست و چه کاربردی دارد؟
ترموکوپل‌ها سنسورهای دما هستند که با استفاده از دو فلز مختلف، ولتاژی تولید می‌کنند که متناسب با تغییرات دما است. آنها در محیط‌های با دمای بالا کاربرد دارند.
کدام سنسور دقت بیشتری دارد، ترموکوپل یا RTD؟
RTDها معمولاً دقت بیشتری نسبت به ترموکوپل‌ها دارند، به ویژه در دماهای پایین و متوسط.
در چه صنایعی از ترموکوپل استفاده می‌شود؟
ترموکوپل‌ها در صنایعی مانند پتروشیمی، فولاد، نیروگاه‌ها و فرآیندهایی که نیاز به اندازه‌گیری دماهای بالا دارند، کاربرد دارند.
کدام سنسور برای محیط‌های دمایی بالا مناسب‌تر است؟
ترموکوپل‌ها برای اندازه‌گیری دماهای بالا (بیش از ۱۰۰۰ درجه سلسیوس) مناسب‌تر هستند.
