ترموکوپل‌ها دستگاه‌هایی هستند که برای اندازه‌گیری دما در صنایع مختلف به کار می‌روند. این ابزارهای دقیق و پرکاربرد بر اساس پدیده‌ای فیزیکی به نام اثر سیبک عمل می‌کنند و قادر به اندازه‌گیری دما در محدوده‌های وسیع و شرایط سخت هستند. در این مقاله، به بررسی خرید ترموکوپل، نحوه عملکرد، انواع مختلف و کاربردهای آن در صنایع گوناگون خواهیم پرداخت. این اطلاعات برای کاربران عمومی و متخصصان صنعتی مفید خواهد بود.
ترموکوپل چیست؟
ترموکوپل دستگاهی است که از دو فلز مختلف تشکیل شده است که در یک نقطه به هم متصل می‌شوند. هنگامی که این نقطه به دمایی تغییر می‌کند، اختلاف پتانسیل الکتریکی در دو فلز ایجاد می‌شود که می‌تواند برای اندازه‌گیری دما استفاده شود. ترموکوپل‌ها به دلیل سادگی، قابلیت اطمینان و هزینه پایین‌شان، یکی از پرکاربردترین ابزارهای اندازه‌گیری دما در صنایع مختلف محسوب می‌شوند.
تاریخچه: اثر سیبک در سال ۱۸۲۱ توسط فیزیکدان آلمانی، توماس سیبک کشف شد. او متوجه شد که هنگامی که دو فلز مختلف در دمای مختلف قرار می‌گیرند، یک جریان الکتریکی ایجاد می‌شود. این کشف زمینه‌ساز توسعه ترموکوپل‌ها به عنوان ابزارهای اندازه‌گیری دما شد.
اجزای تشکیل دهنده ترموکوپل

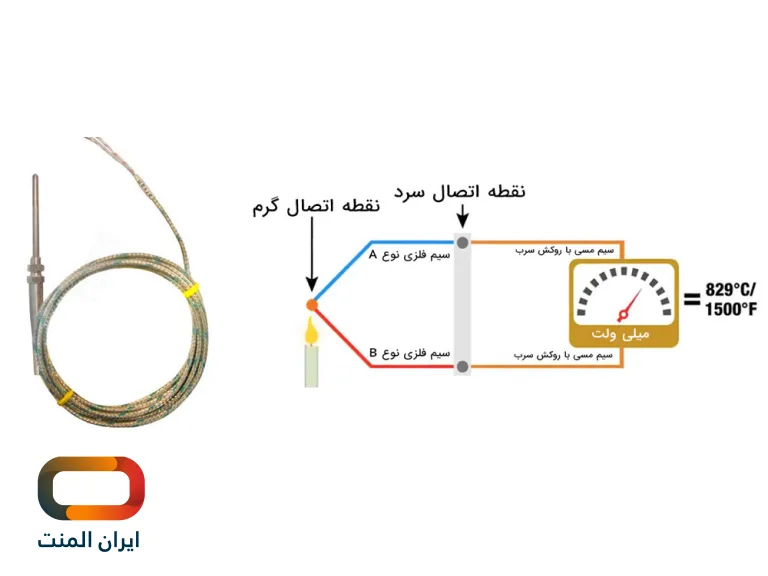

ترموکوپل‌ها از دو فلز مختلف تشکیل شده‌اند که در نقطه‌ای به هم متصل می‌شوند. این فلزات معمولاً از مواد خاصی هستند که دارای خواص الکتریکی و حرارتی خاصی باشند. این دو فلز به یک سیم تبدیل می‌شوند و در یک طرف به هم متصل می‌شوند، که به آن نقطه اتصال یا “اتصال گرم” گفته می‌شود. در طرف دیگر، جایی که اندازه‌گیری دما انجام می‌شود، اتصال سرد وجود دارد. اختلاف دما در این دو نقطه باعث ایجاد ولتاژ می‌شود که می‌تواند به دما تبدیل شود.
مواد به کار رفته: فلزات مورد استفاده در ترموکوپل‌ها می‌توانند شامل نیکل، کروم، آهن، مس و دیگر مواد باشند. نوع فلز انتخابی بستگی به شرایط کاری و دمای مورد نظر دارد.
نحوه عملکرد ترموکوپل

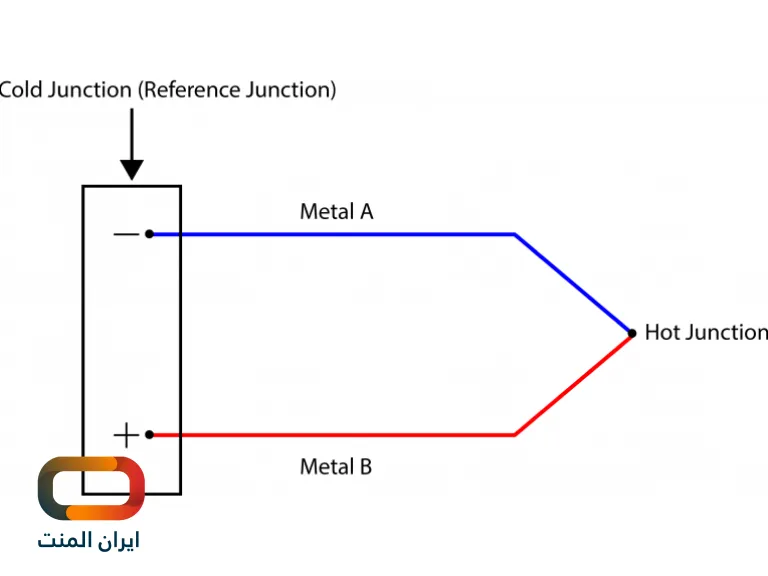

ترموکوپل بر اساس پدیده‌ای به نام اثر سیبک کار می‌کند. وقتی که دو فلز مختلف در دماهای مختلف قرار می‌گیرند، در نقطه اتصال اختلاف پتانسیل الکتریکی ایجاد می‌شود. این اختلاف پتانسیل به صورت ولتاژ در سیم‌های ترموکوپل منتقل می‌شود و با استفاده از جداول استاندارد می‌توان دما را محاسبه کرد. به عبارت دیگر، ترموکوپل‌ها دما را با تبدیل اختلاف ولتاژ به دما اندازه‌گیری می‌کنند.
اثر سیبک:
اثر سیبک زمانی رخ می‌دهد که دو فلز مختلف در دماهای مختلف قرار گیرند. این اثر باعث ایجاد جریان الکتریکی می‌شود که می‌توان آن را اندازه‌گیری و تبدیل به دما کرد.

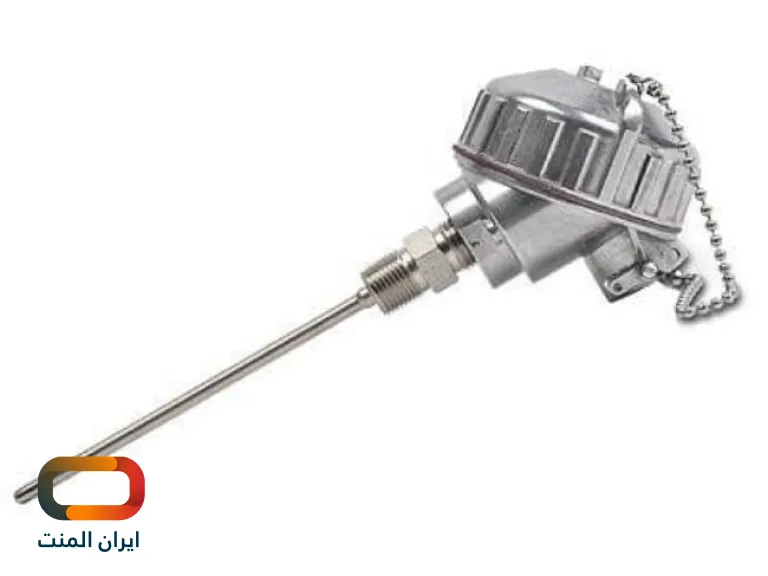

انواع ترموکوپل
ترموکوپل‌ها در انواع مختلفی مثل سرامیکی وجود دارند که هرکدام ویژگی‌ها و کاربردهای خاص خود را دارند. انواع متداول ترموکوپل‌ها عبارتند از:
- ترموکوپل نوع K (کرومل-آلومل): یکی از پرکاربردترین نوع‌ها است که برای اندازه‌گیری دماهای بالا مناسب است. معمولاً در صنایع فلزی و شیمیایی استفاده می‌شود.
- ترموکوپل نوع J (آهن-کنستانتان): معمولاً در دماهای پایین‌تر از نوع K استفاده می‌شود و مناسب برای محیط‌های با دمای متوسط است.
- ترموکوپل نوع T (مس-کنستانتان): برای اندازه‌گیری دماهای پایین و در محیط‌های حساس به تغییرات دمایی مناسب است.
- ترموکوپل نوع N (نیکروم-آلومل): مناسب برای دماهای بالا و شرایط سخت است.
برای مشاهده مقایسه انواع ترموکوپل‌ها و ویژگی‌های هر یک، می‌توانید به ویکی‌پدیا مراجعه کنید.
کاربرد های ترموکوپل
ترموکوپل‌ها در صنایع مختلف کاربرد دارند و می‌توانند در شرایط مختلف دمایی عملکرد دقیقی داشته باشند. برخی از کاربردهای مهم ترموکوپل‌ها عبارتند از:
صنایع نفت و گاز: ترموکوپل‌ها در پالایشگاه‌ها و صنایع نفت و گاز برای نظارت بر دما در فرآیندهای مختلف استفاده می‌شوند.
صنعت برق: در نیروگاه‌ها و توربین‌های بخار از ترموکوپل‌ها برای اندازه‌گیری دما در بخش‌های مختلف تولید برق استفاده می‌شود.
صنعت پزشکی: در دستگاه‌های پزشکی مانند کوره‌های استریل و سیستم‌های درمانی از ترموکوپل‌ها برای دما اندازه‌گیری استفاده می‌شود.
دستگاه‌های خانگی: ترموکوپل‌ها در برخی دستگاه‌های خانگی مانند اجاق گازها و شومینه‌های گازی نیز استفاده می‌شوند.
مزایا و محدودیت های ترموکوپل
ترموکوپل‌ها مزایای زیادی دارند که باعث محبوبیت آن‌ها در صنایع مختلف شده است:
مزایا:
دقت بالا: ترموکوپل‌ها می‌توانند دما را با دقت بسیار بالا اندازه‌گیری کنند.
قیمت مقرون به صرفه: برخلاف سایر تجهیزات اندازه‌گیری دما، ترموکوپل‌ها نسبت به عملکرد و دقتی که دارند، از قیمت مناسبی برخوردارند.
سرعت پاسخ‌دهی بالا: ترموکوپل‌ها می‌توانند تغییرات دمایی را به سرعت اندازه‌گیری کرده و به دستگاه‌های مرتبط ارسال کنند.
محدودیت‌ها:
ترموکوپل‌ها علی‌رغم کاربرد گسترده و انعطاف‌پذیری بالای خود، محدودیت‌هایی نیز دارند که می‌تواند بر عملکرد آن‌ها در شرایط خاص تأثیر بگذارد. یکی از این محدودیت‌ها مربوط به عملکرد آن‌ها در دماهای بسیار بالا یا پایین است؛ به‌طوری‌که برخی انواع ترموکوپل‌ها ممکن است در این شرایط خاص دچار کاهش دقت یا کاهش عمر مفید شوند.
به‌عنوان مثال، ترموکوپل‌های نوع J یا T که برای بازه‌های دمایی مشخصی طراحی شده‌اند، در دماهای فراتر از محدوده توصیه‌شده ممکن است دچار تخریب یا اختلال در اندازه‌گیری شوند. علاوه بر این، در مواقعی که نیاز به دقت بسیار بالا در اندازه‌گیری دما وجود دارد، ترموکوپل‌ها ممکن است نیاز به کالیبراسیون دقیق‌تری داشته باشند تا انحرافات ناشی از عوامل محیطی، تغییرات طولانی‌مدت یا انحرافات تولیدی جبران شود.
در این موارد، استفاده از تجهیزات کالیبراسیون استاندارد و دوره‌ای اهمیت بالایی دارد تا دقت و صحت اندازه‌گیری تضمین شود. بنابراین، انتخاب صحیح نوع ترموکوپل متناسب با شرایط دمایی و محیطی و همچنین انجام اقدامات کالیبراسیونی منظم، برای جلوگیری از مشکلات احتمالی ضروری است.
ترموکوپل چگونه کالیبره می شود؟
کالیبراسیون ترموکوپل فرآیندی حیاتی برای اطمینان از دقت و صحت اندازه‌گیری دما در محیط‌های صنعتی و علمی است. این فرآیند به معنای تنظیم و بررسی عملکرد ترموکوپل با استفاده از منابع دمایی استاندارد و قابل اعتماد است که معمولاً شامل حمام‌های دما، بلوک‌های کالیبراسیون و مراجع دمایی دقیق می‌شوند. در این فرآیند، ولتاژ خروجی ترموکوپل در دماهای مشخص اندازه‌گیری شده و با مقادیر مرجع مقایسه می‌شود تا انحرافات احتمالی شناسایی و تصحیح شوند. کالیبراسیون دوره‌ای برای تضمین عملکرد دقیق ترموکوپل‌ها در شرایط کاری ضروری است،
نحوه تست ترموکوپل صنعتی چگونه است؟
تست ترموکوپل صنعتی یک فرآیند ضروری برای اطمینان از دقت و عملکرد صحیح این حسگرهای دما در محیط‌های صنعتی است. این تست‌ها شامل بررسی اتصالات، تست مقاومت الکتریکی، و اندازه‌گیری ولتاژ خروجی در دماهای مختلف است که به شناسایی مشکلات احتمالی مانند شکستگی سیم‌ها، خوردگی، یا خطاهای کالیبراسیون کمک می‌کند. استفاده از ابزارهایی مانند مولتی‌متر دیجیتال، کالیبراتور دما، و دماسنج مرجع در این فرآیند اهمیت زیادی دارد. همچنین، نظارت بر شرایط محیطی، تمیز کردن اتصالات، و انجام کالیبراسیون منظم از دیگر اقداماتی است که می‌تواند عمر و دقت ترموکوپل را افزایش دهد. در نهایت، این تست‌ها نه‌تنها به حفظ عملکرد پایدار و دقیق ترموکوپل کمک می‌کنند، بلکه از بروز خطاهای دمایی که می‌تواند به توقف تولید یا آسیب به تجهیزات منجر شود، جلوگیری می‌کنند.
جمع‌بندی
ترموکوپل‌ها ابزارهای بسیار مهمی برای اندازه‌گیری دما در صنایع مختلف هستند. با توجه به مزایای آن‌ها مانند دقت بالا، قیمت مقرون به صرفه و سرعت پاسخ‌دهی، انتخاب نوع مناسب ترموکوپل برای کاربرد خاص امری ضروری است. استفاده از ترموکوپل‌ها در صنایع نفت و گاز، تولید برق، پزشکی و حتی دستگاه‌های خانگی، گواهی بر اهمیت این ابزار در دنیای صنعتی است.
سوالات متداول
ترموکوپل چگونه کار می‌کند؟
ترموکوپل با ایجاد ولتاژ الکتریکی در نقطه اتصال دو فلز مختلف کار می‌کند که با تغییر دما تغییر می‌کند. این ولتاژ به کمک یک دستگاه اندازه‌گیری به دما تبدیل می‌شود.
چه انواع ترموکوپل‌هایی وجود دارد؟
انواع مختلف ترموکوپل‌ها بسته به نوع فلزات استفاده شده در آن‌ها وجود دارند. از جمله ترموکوپل‌های نوع K (کرومل-آلومل)، نوع J (آهن-آهن نیکل)، نوع T (مس-مس آلیاژ) و دیگر انواع.
ترموکوپل‌ها چه کاربردهایی دارند؟
ترموکوپل‌ها در صنایع مختلفی مانند فرآیندهای شیمیایی، تولید انرژی، کوره‌ها، تجهیزات پزشکی و حتی خودروها برای اندازه‌گیری دما استفاده می‌شوند.
