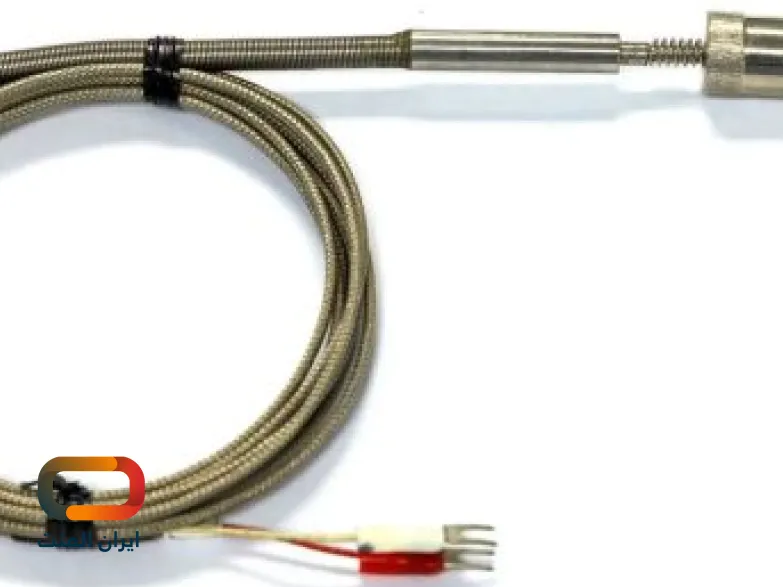

ترموکوپل صنعتی یکی از پرکاربردترین سنسورهای اندازه‌گیری دما در صنایع مختلف است. این سنسورها از دو فلز متفاوت ساخته می‌شوند که در نقطه اتصال آن‌ها، با تغییر دما ولتاژی تولید می‌شود که قابل اندازه‌گیری است. ترموکوپل صنعتی و خرید المنت صنعتی به‌دلیل مقاومت بالا در برابر شرایط سخت محیطی، سرعت پاسخ بالا و دقت مناسب، در صنایعی مانند نفت و گاز، پتروشیمی، تولید انرژی، فولاد و صنایع غذایی کاربرد دارند.
ابزار و تجهیزات مورد نیاز برای نصب ترموکوپل صنعتی
برای نصب موفق و بدون خطای ترموکوپل صنعتی، آماده‌سازی ابزارها و تجهیزات مناسب نقش حیاتی دارد. استفاده از وسایل صحیح نه تنها فرآیند نصب را آسان‌تر و ایمن‌تر می‌کند، بلکه موجب افزایش دقت اندازه‌گیری و طول عمر مفید تجهیز نیز می‌شود. در این بخش، فهرستی از لوازم ضروری برای نصب حرفه‌ای ترموکوپل ارائه می‌شود تا کاربران از ابتدا با آمادگی کامل وارد فرآیند شوند. قبل از شروع فرآیند نصب، باید ابزار و تجهیزات زیر را آماده کنید:
- پیچ‌گوشتی و آچار مناسب برای محکم کردن قطعات
- مولتی‌متر یا تستر برای بررسی ولتاژ یا مقاومت ترموکوپل
- سیم‌های مناسب و مقاوم در برابر دما
- اتصالات مقاوم به حرارت برای پایدارسازی اتصال‌ها
- دستگاه کالیبراسیون دما (در صورت لزوم)
- تجهیزات ایمنی از جمله دستکش، عینک و لباس کار مخصوص
مراحل گام به گام نصب ترموکوپل صنعتی
قبل از نصب، ابتدا باید شرایط محیطی محل اندازه‌گیری بررسی شود. عواملی مانند دمای عملیاتی، وجود مواد خورنده، رطوبت، فشار و نیاز به دقت بالا تعیین‌کننده نوع ترموکوپل (مثلاً نوع K، J، T، یا E) هستند. انتخاب نوع نامناسب می‌تواند باعث کاهش عمر مفید یا داده‌های اشتباه شود.
انتخاب محل مناسب برای نصب
ترموکوپل باید در نزدیک‌ترین نقطه به منبع گرما یا فرآیند مورد نظر نصب شود. محل نصب باید از منابع حرارتی جانبی، جریان‌های هوای سرد، لرزش شدید و تداخلات الکترومغناطیسی دور باشد تا اندازه‌گیری دقیق‌تری انجام شود.
آماده سازی محل نصب
در این مرحله، محل نصب باید تمیز، خشک و عاری از هرگونه روغن یا آلودگی باشد. اگر از محفظه یا پوشش خاصی برای محافظت از سنسور استفاده می‌شود (مثلاً غلاف فلزی یا سرامیکی)، باید اطمینان حاصل کرد که کاملاً متناسب و سالم است.
نصب فیزیکی ترموکوپل
ترموکوپل را در محل مشخص‌شده به‌صورت محکم نصب کنید. این کار ممکن است شامل پیچ کردن به دیواره یا لوله، یا قرار دادن درون یک محفظه باشد. در صورت استفاده از فلنج یا بست، حتماً از نوع مقاوم به حرارت استفاده شود. اطمینان حاصل کنید که نوک ترموکوپل با نقطه اندازه‌گیری تماس کامل دارد.
اتصال سیم ها و کابل های ترموکوپل
سیم‌های ترموکوپل را طبق کد رنگ استاندارد (مثلاً برای نوع K: سبز و سفید یا زرد و قرمز) به پایانه‌های سیستم کنترل دما، ترانسمیتر یا PLC متصل کنید. در این مرحله باید از اتصالات مخصوص و مقاوم به حرارت استفاده شود تا سیگنال دمایی بدون نویز منتقل شود.
رعایت قطبیت و استاندارد سیم کشی
قطبیت در ترموکوپل اهمیت زیادی دارد. اتصال نادرست سیم‌ها ممکن است باعث داده‌های نادرست یا حتی خرابی سنسور شود. توجه داشته باشید که حتماً از سیم‌های ترموکوپل مخصوص همان نوع استفاده کنید، نه سیم‌های معمولی.
بررسی اتصالات و تست اولیه
بعد از اتصال کامل، همه‌ی اتصالات را بررسی کنید. از نظر محکم بودن پیچ‌ها، سالم بودن عایق‌ها و فاصله از منابع نویز اطمینان حاصل کنید. سپس یک تست اولیه با مولتی‌متر انجام دهید تا ولتاژ تولیدشده بررسی شود.
عایق بندی و ایمن سازی سیم ها
در این مرحله، سیم‌ها باید از نظر مکانیکی ایمن شده و در مسیر مناسب هدایت شوند. از بست‌های نگهدارنده، لوله‌های عایق و محافظ فلزی (در صورت لزوم) استفاده کنید تا در برابر ضربه، گرما یا مواد شیمیایی محافظت شوند.
تنظیم سیستم کنترلی
پس از نصب فیزیکی و اتصال ترموکوپل، حالا باید سیستم کنترلی یا مانیتورینگ تنظیم شود. نوع ترموکوپل را در سیستم تعریف کنید تا مقادیر صحیح تفسیر شوند. برخی کنترلرها نیاز به کالیبراسیون دارند.
ثبت و مستندسازی
اطلاعات مربوط به نصب مانند تاریخ نصب، نوع ترموکوپل، محل نصب و تنظیمات سیستم را ثبت و مستندسازی کنید. این کار برای نگهداری آینده، عیب‌یابی یا تعویض ساده‌تر ضروری است.
نکات ایمنی هنگام نصب و تست ترموکوپل
نصب و تست ترموکوپل‌های صنعتی به‌دلیل ارتباط مستقیم با تجهیزات حرارتی، سیستم‌های الکتریکی و محیط‌های صنعتی، نیازمند رعایت دقیق نکات ایمنی است. بی‌توجهی به موارد ایمنی می‌تواند منجر به بروز آسیب‌های جدی برای فرد نصب‌کننده یا خرابی تجهیزات شود. از آنجایی که ترموکوپل‌ها اغلب در شرایط دمایی بالا یا محیط‌های دارای ولتاژ و جریان‌های الکتریکی نصب می‌شوند، استفاده از تجهیزات محافظتی، قطع منابع انرژی پیش از شروع کار و رعایت اصول نصب ایمن از جمله ضروری‌ترین اقدامات پیشگیرانه محسوب می‌شوند.
- همیشه پیش از نصب یا تست، برق سیستم را قطع کنید.
- از تجهیزات ایمنی مانند دستکش، لباس مقاوم به حرارت و عینک ایمنی استفاده کنید.
- هنگام کار با ترموکوپل‌های داغ، از ابزارهای مخصوص استفاده کنید تا از سوختگی جلوگیری شود.
- سیم‌های ترموکوپل را دور از خطوط برق فشار قوی یا منابع تداخل الکترومغناطیسی قرار دهید.
جمع‌بندی
ترموکوپل‌ها ابزارهای حیاتی در کنترل دمای فرآیندهای صنعتی هستند. نصب و تست صحیح آن‌ها، تأثیر مستقیمی بر عملکرد کل سیستم دارد. با رعایت دستورالعمل‌های دقیق نصب، استفاده از تجهیزات مناسب و تست‌های اصولی، می‌توان از صحت عملکرد و دقت اندازه‌گیری ترموکوپل اطمینان حاصل کرد. رعایت نکات ایمنی نیز تضمین‌کننده سلامت اپراتور و دوام بیشتر تجهیزات خواهد بود.
سوالات متداول
چگونه می‌توان ترموکوپل صنعتی را نصب کرد؟
با انتخاب محل مناسب، نصب صحیح فیزیکی، اتصال درست سیم‌ها و بررسی نهایی اتصالات می‌توان ترموکوپل را نصب کرد.
تست ترموکوپل چگونه انجام می‌شود؟
با استفاده از مولتی‌متر یا دستگاه کالیبراسیون دما، مقاومت یا ولتاژ خروجی ترموکوپل بررسی شده و صحت عملکرد آن ارزیابی می‌شود.
چرا باید از ترموکوپل در صنایع مختلف استفاده کنیم؟
به‌دلیل دقت بالا، مقاومت در شرایط سخت، سرعت پاسخ‌دهی سریع و تنوع در کاربردهای صنعتی.
