ترموکوپل تیپ R چیست و به چه منظور به کار می رود

 در بسیاری از فرایندهای صنعتی و آزمایشگاهی که اندازه‌گیری دقیق دما در شرایط سخت و دماهای بسیار بالا اهمیت دارد، انتخاب یک سنسور قابل‌اعتماد و پایدار، کلید اطمینان عملیاتی است. ترموکوپل نوع R (Type R) از خانواده ترموکوپل‌های پلاتین–رودیوم، یکی از دقیق‌ترین و پایدارترین گزینه‌ها برای اندازه‌گیری دما تا بالای ۱۶۰۰ درجه‌ی سانتی‌گراد محسوب می‌شود. در این مقاله با سینک‌برداری از اصول عملکرد، ویژگی‌ها، مزایا و کاربردهای ترموکوپل R آشنا می‌شویم تا مهندسان کنترل دما، تکنسین‌های آزمایشگاهی و صنعتی و همه علاقه‌مندان به تجهیزات دما-حساس بتوانند در پروژه‌ها و فرایندهای خود بهترین انتخاب را  برای خرید ترموکوپل داشته باشند.

ترموکوپل R چیست

ترموکوپل نوع R از دو سیم فلزی پلاتین (Pt) و آلیاژی از پلاتین و ۱۳٪ رودیم (Pt–۱۳%Rh) تشکیل شده است. اصول عملکرد آن بر مبنای اثر سبکیک (Seebeck Effect) است: در محل اتصال دو فلز متفاوت (محل اندازه‌گیری یا “گرم‌گاه”)، در صورت اختلاف دما بین گرم‌گاه و انتهای مرجع (“سردگاه”)، ولتاژی متناسب با اختلاف دما تولید می‌شود. این ولتاژ کوچک با استفاده از واحدهای اندازه‌گیری دقیق به دما تبدیل می‌گردد.

• محدوده دمایی: معمولاً از حدود –۵۰ تا +۱۷۶۸ °C
• دقت استاندارد: ±۰.۵ °C تا ۱۱۰۰ °C و ±۱.۵ °C تا ۱۶۰۰ °C

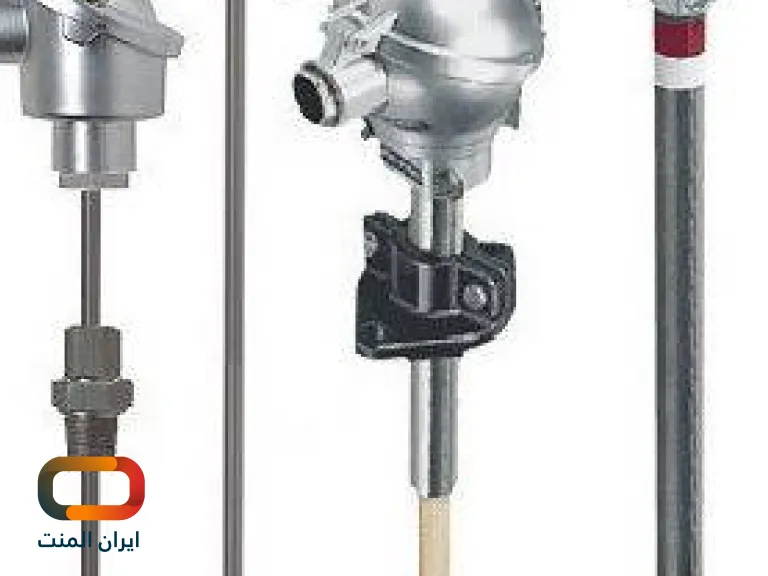

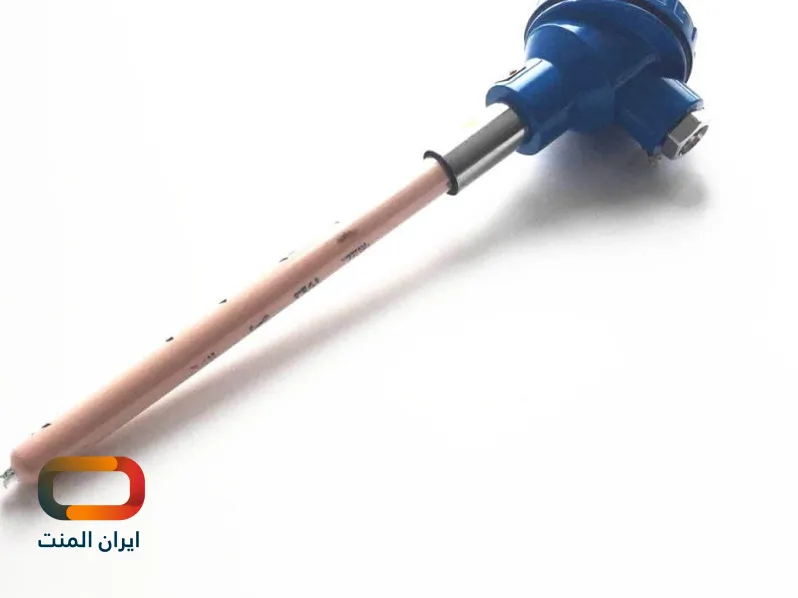

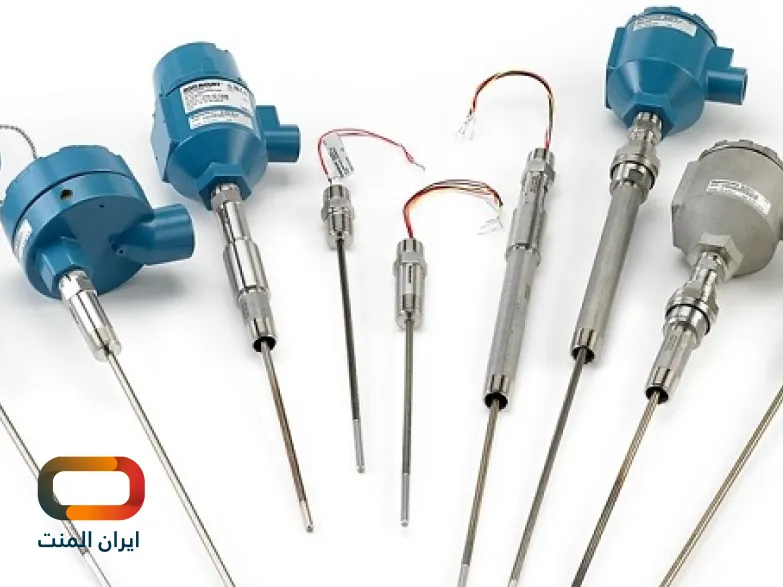

• ساختار رایج: سیم‌های Pt و Pt–۱۳%Rh درون غلاف‌های حفاظتی (SS، آلومینا، یا کروم‌نیکل) با عایق‌های سرامیکی یا MGO

به دلیل قیمت بالای فلزات گران‌بها، استفاده از ترموکوپل R معمولاً در شرایطی توجیه‌پذیر است که نیاز به پایداری بلندمدت و دقت بالا در محدوده‌های دمایی بسیار بالا وجود داشته باشد.

ویژگی ها و مزایای ترموکوپل R

ترموکوپل نوع R، متشکل از آلیاژ پلاتین–رودیوم، به‌دلیل ترکیب منحصربه‌فرد فلزات گران‌بها، ویژگی‌هایی فراتر از ترموکوپل‌های رایج ارائه می‌دهد: دقت اندازه‌گیری بسیار بالا (±۰.۵–۱.۵ °C) در دماهای تا ۱۷۶۸ °C، پایداری بلندمدت و حداقل تغییر ولتاژ پایه تحت شرایط سخت حرارتی، مقاومت عالی در برابر اکسیداسیون و خوردگی در محیط‌های خورنده و فشار بالا، پاسخ سریع به تغییرات دما به‌واسطه جرم حرارتی کم در غلاف‌های نازک و انعطاف‌پذیری در انتخاب غلاف و عایق متناسب با کاربردهای صنعتی و آزمایشگاهی. این ترکیب از دقت، پایداری و دوام باعث می‌شود ترموکوپل R انتخاب ایده‌آل برای کنترل و پایش فرآیندهای دمای بالا در صنایع فولاد، شیمیایی، هوافضا و تحقیقاتی باشد.

دقت بالا

خطای اندازه‌گیری بسیار کم به‌ویژه در دماهای بالاتر از ۱۰۰۰ °C، مناسب برای کاربردهایی که هر درجه یا حتی کسری از درجه اهمیت دارد؛ مانند کنترل فرایندهای متالورژی دقیق.

پایداری طولانی مدت

مقاومت عالی در برابر تغییرات خواص مواد در دمای بالا، کاهش پدیده‌ی “درجا شدن ولتاژ پایه” (drift) که در ترموکوپل‌های پایه آهن–کنستانتن (Type J) یا کرومل–آلومل (Type K) شایع است.

مقاومت شیمیایی و مکانیکی

دوام بالا در برابر اکسیداسیون و خوردگی، امکان کار در محیط‌های خورنده یا تحت فشار بالا با انتخاب غلاف مناسب.

توان پاسخ سریع

جرم حرارتی کم در انواع غلاف نازک (بخصوص غلاف‌های سرامیکی)، به‌روز رسانی سریع دمای محیط.

این ویژگی‌ها موجب می‌شوند که ترموکوپل R به‌عنوان «مرجع صنعتی» برای کاربردهای دمای فوق‌العاده بالا شناخته شود.

مقایسه ترموکوپل R با انواع دیگر

در مقایسه با دیگر انواع ترموکوپل‌ها، ترموکوپل نوع R در محدوده‌های دمایی بالا و محیط‌های سخت عملکردی متمایز از خود نشان می‌دهد؛ در حالی که ترموکوپل‌های رایج مانند نوع K (NiCr–NiAl) و J (Fe–Con) در دماهای تا حدود ۱۳۰۰ °C پاسخگو هستند، R با ترکیب پلاتین–رودیوم تا ۱۷۶۸ °C دقت و پایداری قابل‌توجهی دارد، در مقابل اثر خوردگی و تغییرات ولتاژ پایه مقاوم‌تر است و علی‌رغم هزینه اولیه بالاتر، به‌دلیل عمر طولانی و نیاز کمتر به کالیبراسیون مجدد، در کاربردهای حساس صنعتی و آزمایشگاهی ترجیح داده می‌شود.

چراTypeR ؟ هنگامی که پایداری بلندمدت و دقت در دمای بسیار بالا (فراتر از ۱۶۰۰ °C) و مقاومت شیمیایی حیاتی باشد، Type R بهترین انتخاب است.

کاربرد های کلیدی ترموکوپل R

ترموکوپل نوع R به‌دلیل دقت بسیار بالا، پایداری طولانی‌مدت و مقاومت عالی در برابر حرارت و خوردگی، در گستره‌ای از فرآیندهای صنعتی و تحقیقاتی حیاتی به‌کار می‌رود؛ از کنترل دمای دقیق کوره‌های ذوب و ریخته‌گری در صنایع فولاد و متالورژی، پایش و تنظیم شرایط واکنش‌های دمایی در پالایشگاه‌ها و واحدهای پتروشیمی، اندازه‌گیری حساس در آزمایشگاه‌های تحقیقاتی، تا کاربرد در تست و توسعه موتورهای راکتی در هوافضا و کنترل پروسه‌های ذوب شیشه و سینترینگ سرامیک‌های فنی—همگی نمونه‌هایی از نقش کلیدی ترموکوپل R در تأمین دقت و ایمنی فرایندها هستند.

 صنعت فولاد و متالورژی

کوره‌های پاتیلی و تونلی: ترموکوپل R در کنترل دمای کوره‌های ذوب و فرآیندهای ریخته‌گری مداوم فولاد استفاده می‌شود. دقت بالا در حفظ دمای ذوب و اطمینان از کیفیت شمش، ضایعات را کاهش می‌دهد.

مثال واقعی: مجتمع فولاد مبارکه در ایران از ترموکوپل‌های Pt–Rh در بخش نورد گرم استفاده می‌کند تا اختلاف دمای محفظه‌های ذوب را به زیر ±۲ °C برساند.

 صنایع شیمیایی و پتروشیمی

راکتورهای کاتالیزوری دما بالا: کنترل دمای دقیق در فرایندهایی همچون کراکینگ (شکست مولکولی) باعث افزایش راندمان و کاهش خوردگی تجهیزات می‌شود.

فرایند تولید آمونیاک: ترموکوپل R در بوته‌های کوره‌ای که دمای بالاتر از ۱۲۰۰ °C دارند، نقش اساسی در جلوگیری از تجزیه غیرمطلوب محصولات دارد.

 آزمایشگاه ها و محیط های تحقیقاتی

پیمایش دمایی در متالورژی پودر یا sintering: در پژوهش‌های مواد سرامیکی و فلزی، دمای دقیق sintering تعیین‌کننده خواص نهایی است.

کالیبراسیون دستگاه‌های دماسنج: دستگاه‌های اندازه‌گیری دما با استفاده از حمام‌های ثابت دما و ترموکوپل R کالیبره می‌شوند.

صنایع هوافضا و تکنولوژی های پیشرفته

آزمایش موتورهای راکتی: دمای احتراق درون محفظه موتور تا بیش از ۱۷۰۰ °C می‌رسد. ترموکوپل R به دلیل پایداری در برابر شوک‌های حرارتی و فشار بالا، گزینه اول است.

ساخت قطعات کامپوزیتی پیشرفته: کنترل دما در فرایندهای Autoclave برای جلوگیری از پدیده‌هایی مثل delamination.

 تولید و پردازش شیشه و سرامیک

کوره‌های ذوب شیشه: حفظ دمای یکنواخت در طول روز تولید، کیفیت نورد و ضخامت شیشه را پایدار نگه می‌دارد.

سینترینگ سرامیک‌های فنی: دقت بالا در ثبت و کنترل دما تا ۱۶۰۰ °C برای دستیابی به چگالی و مقاومت مکانیکی مطلوب.

جمع‌بندی

ترموکوپل نوع R با آلیاژ پلاتین–رودیوم، یکی از دقیق‌ترین و پایدارترین سنسورهای دمای صنعتی است که در بسیاری از کاربردهای دمای بسیار بالا و محیط‌های سخت، از صنعت فولاد و پتروشیمی تا هوافضا و آزمایشگاه‌های تحقیقاتی، نقش کلیدی ایفا می‌کند. دقت ±۰.۵ °C در محدوده‌های میانی و پایداری بلندمدت در دماهای تا ۱۷۶۸ °C آن را از سایر انواع ترموکوپل متمایز می‌سازد. با رعایت نکات نصب، کالیبراسیون و انتخاب غلاف مناسب، می‌توان از این سنسور در پروژه‌های حساس و حیاتی بهره گرفت.

سوالات متداول

ترموکوپل R چگونه کار می‌کند و چه تفاوتی با سنسورهای مقاومتی (RTD) دارد؟
ترموکوپل R بر پایه اثر سبیک است که با اتصال دو فلز متفاوت و اندازه‌گیری ولتاژ ناشی از اختلاف دما، دمای گره اتصال را تعیین می‌کند. برخلاف RTDها که تغییر مقاومت الکتریکی یک فلز را می‌سنجند، ترموکوپل‌ها ولتاژ تولیدی در اثر گرادیان دما را ملاک قرار می‌دهند.

در چه محدوده دمایی می‌توان از ترموکوپل R استفاده کرد؟
محدوده استاندارد کارکرد ترموکوپل R از حدود –۵۰ °C تا +۱۷۶۸ °C می‌باشد. با این حال، دقت بالا در دماهای بین ۰ تا ۱۶۰۰ °C بیشترین کاربرد را دارد.

 چرا ترموکوپل R برای کاربردهای دمای فوق‌العاده بالا توصیه می‌شود؟
به دلیل ترکیب پلاتین و رودیم، این آلیاژ مقاومت بهتری در برابر اکسیداسیون و دگرگونی‌های ساختاری در دماهای بالا دارد. همچنین، پایداری ولتاژ پایه (drift) بسیار کمتری نسبت به ترموکوپل‌های پایه آهن یا کرومل–آلومل از خود نشان می‌دهد.
